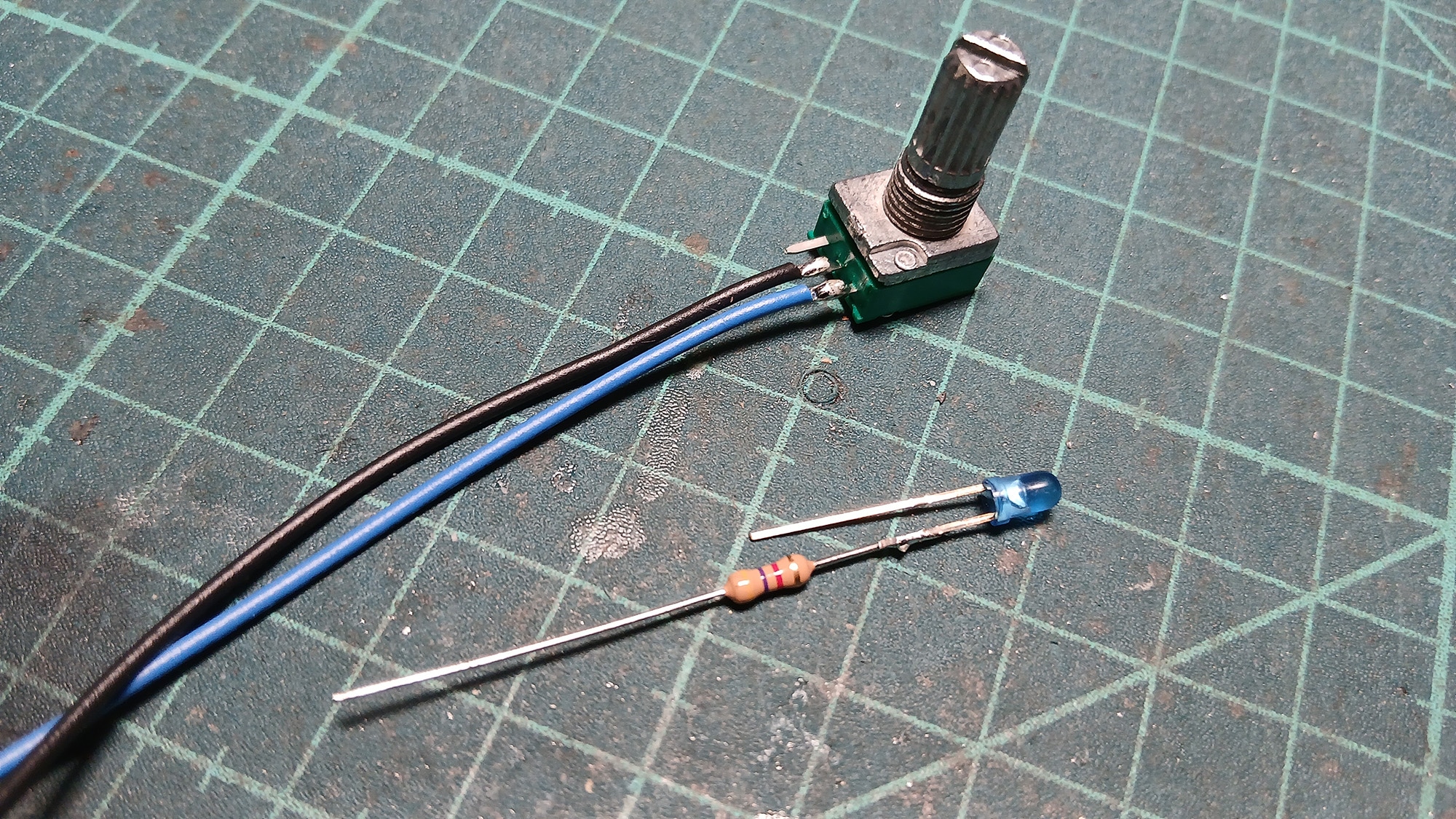

下準備としてポットに配線をしておきます。LEDはアノード（リードの長い方、＋極）に4.7kΩの抵抗をハンダ付けします。

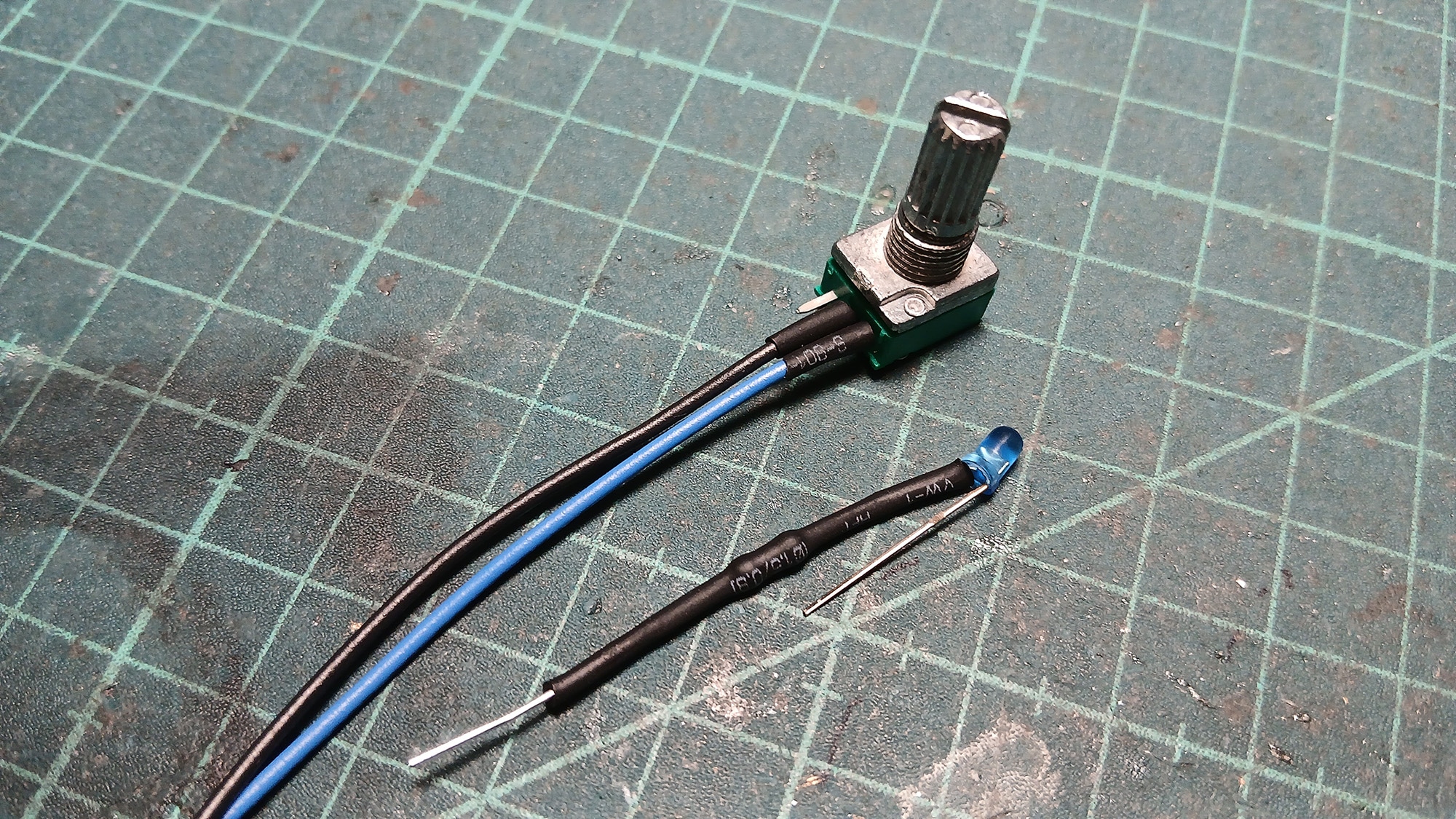

熱収縮チューブを被せます。LEDは抵抗の方だけを熱収縮チューブを被せます。約4センチくらいです。

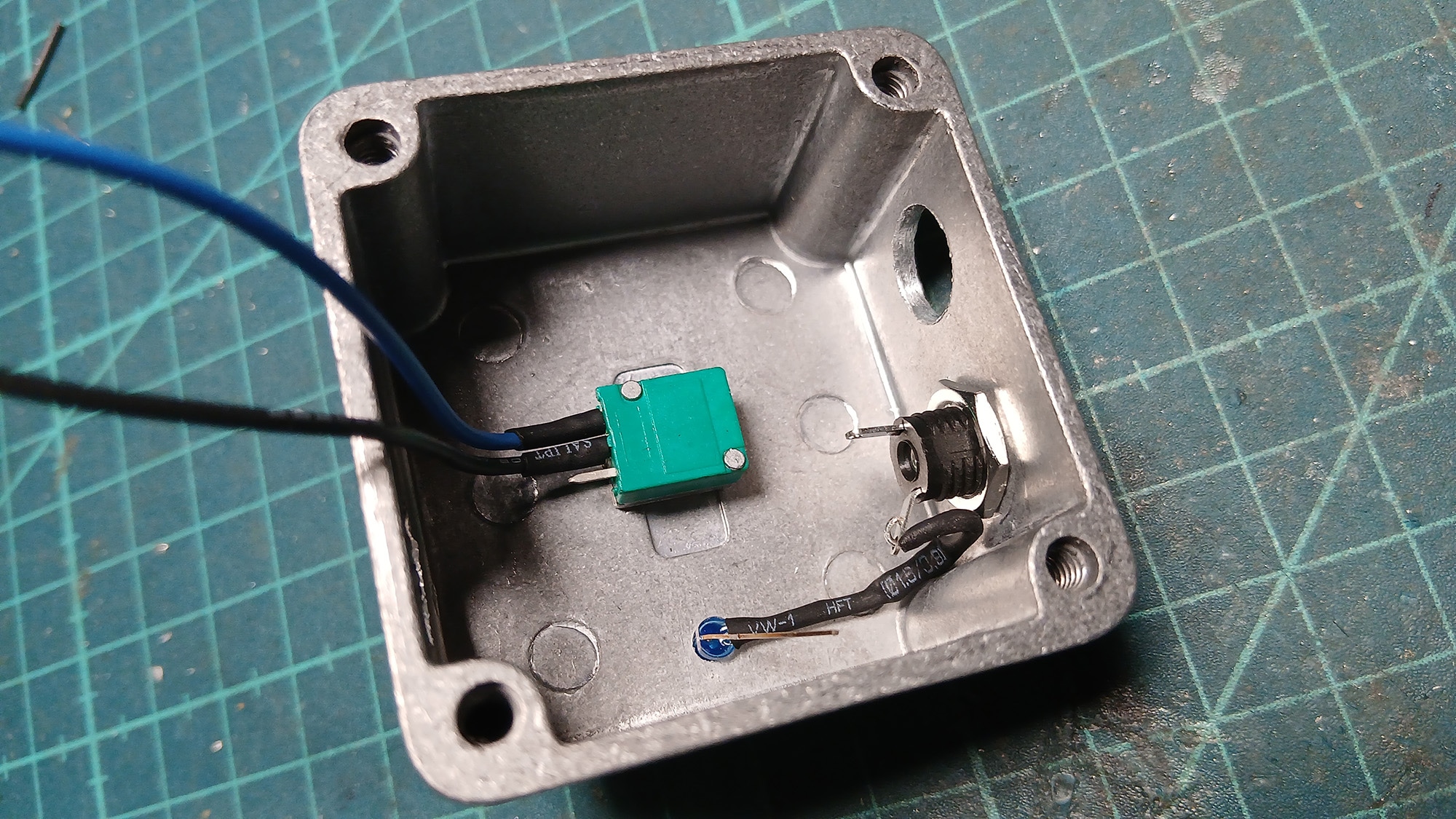

DCジャックを取り付けます。LEDの抵抗をDCジャックの長い方の端子に取り付けます。ポットは写真の向きで取り付けてください。

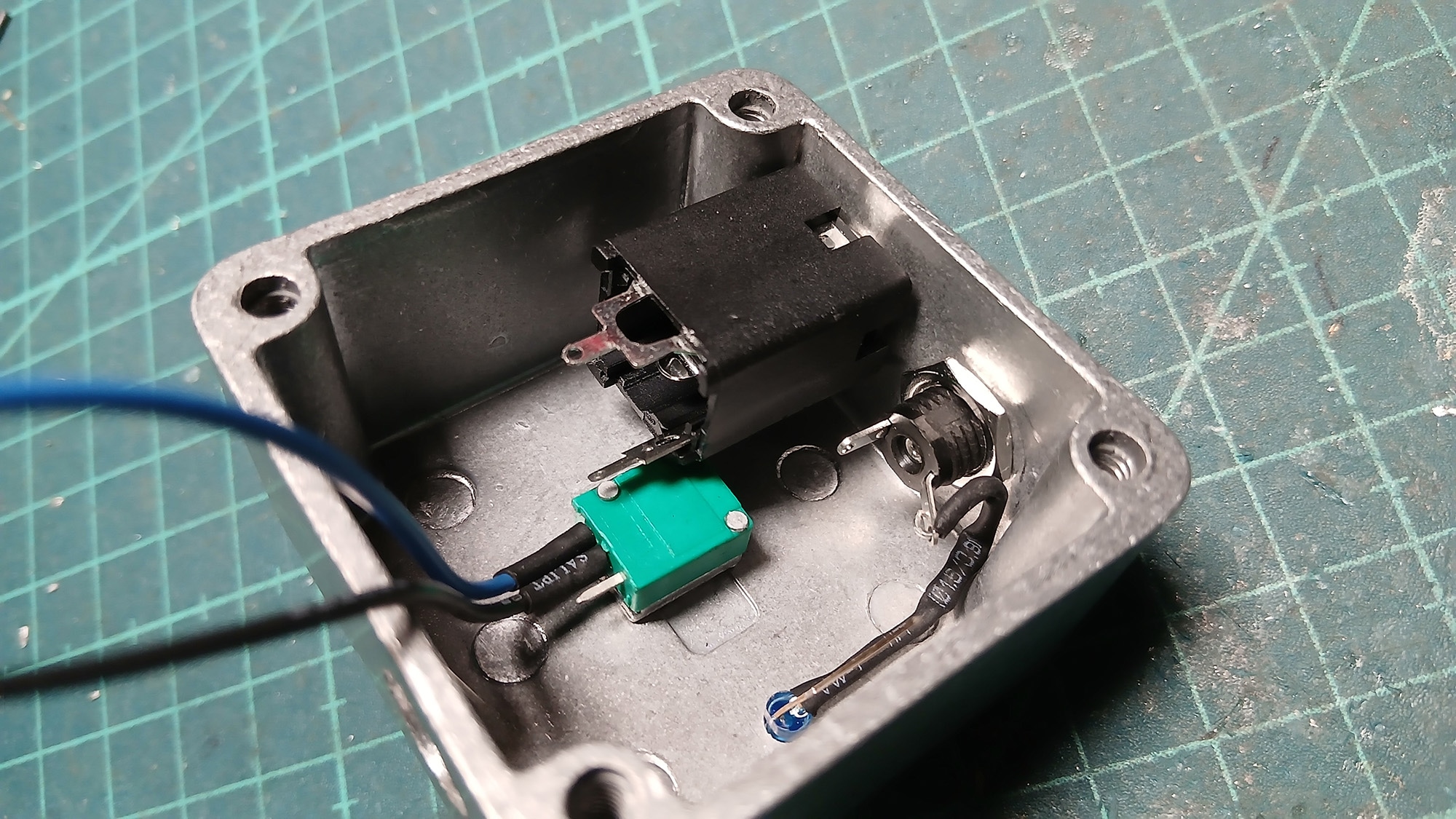

インプット側のジャックを取り付けます。GNDの端子が下に来るようにします。必ずこの写真の通り取り付けてください。

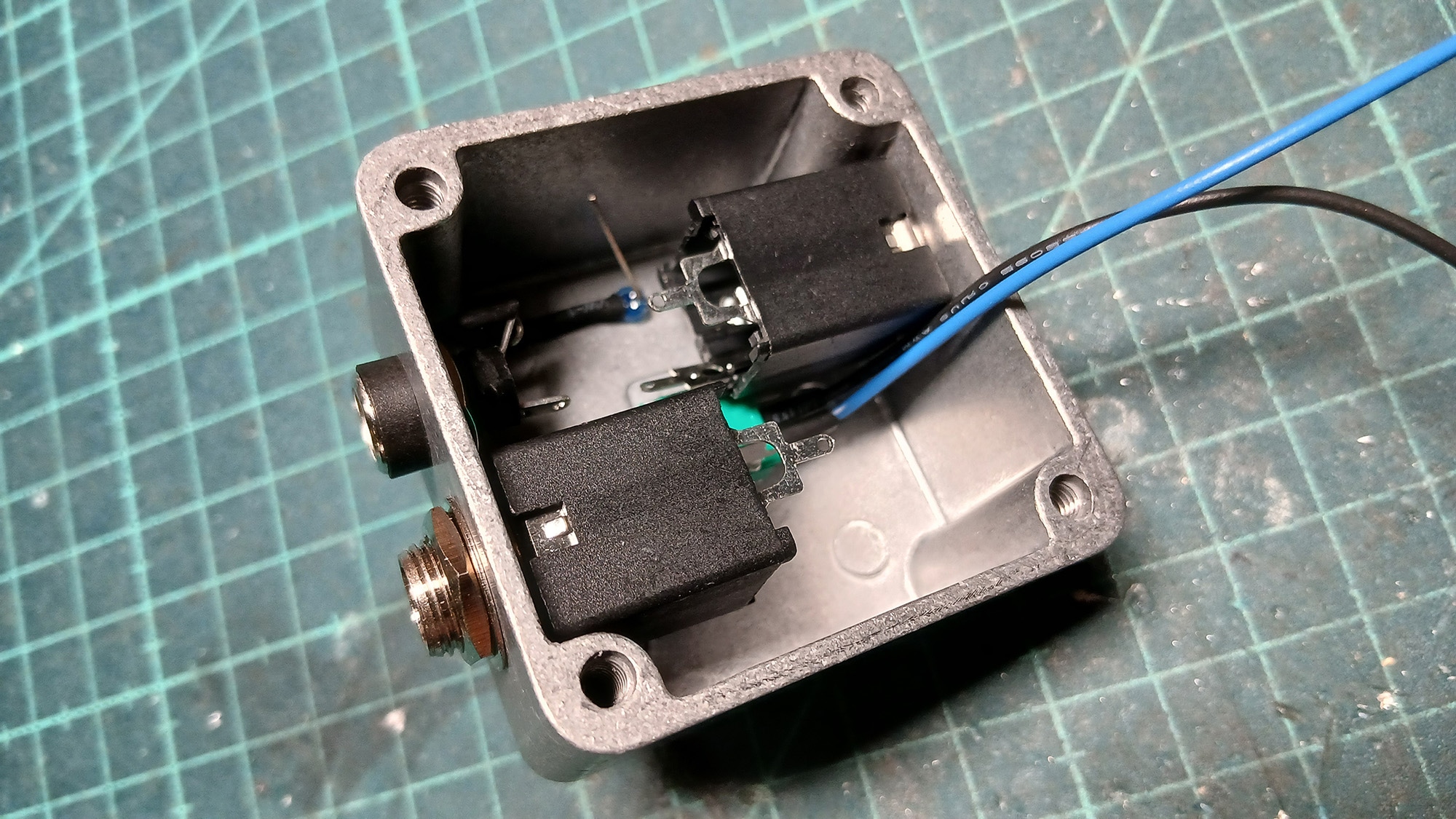

アウトプット側のジャックを取り付けます。GNDの端子が下に来るようにしてください。

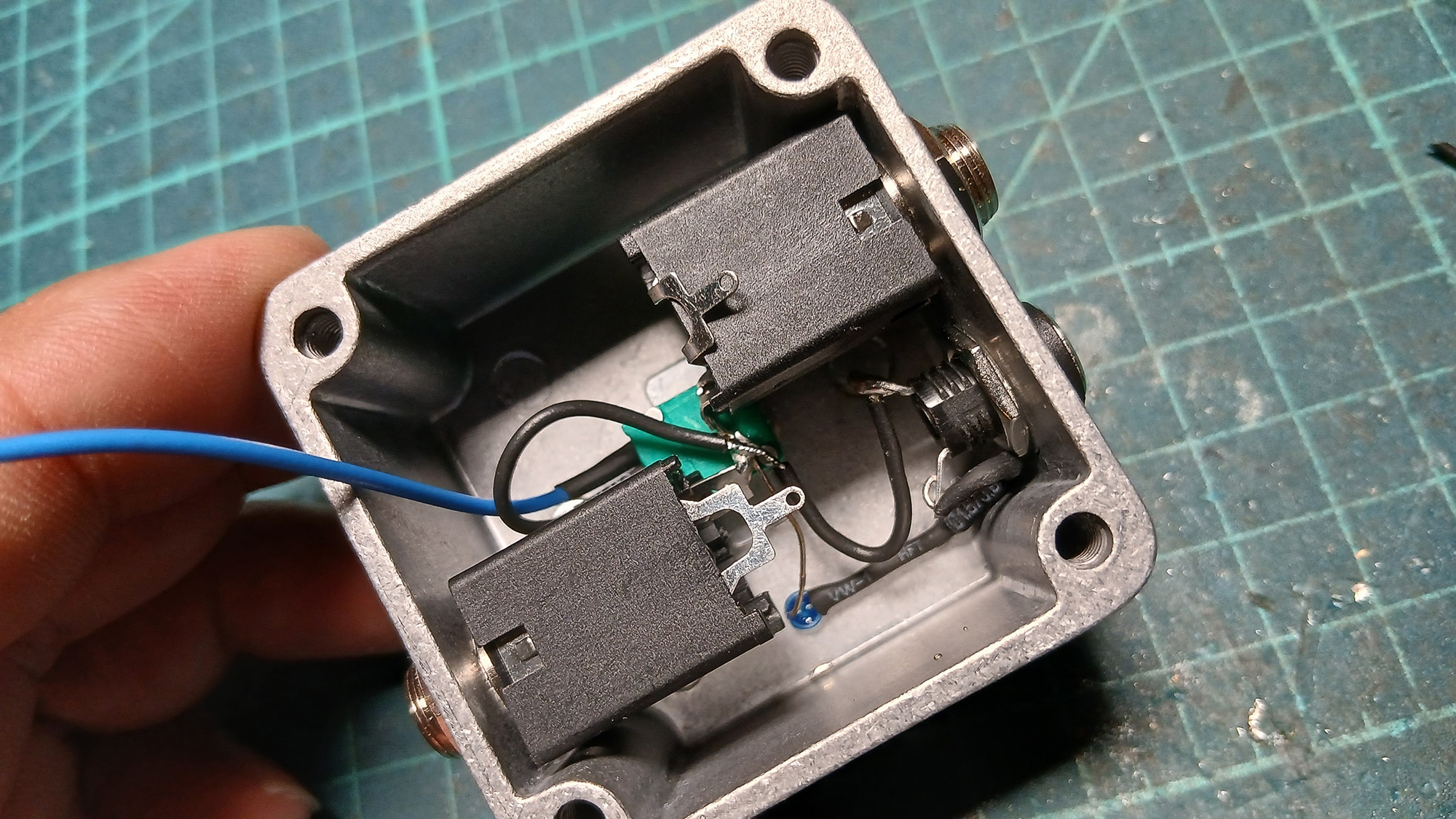

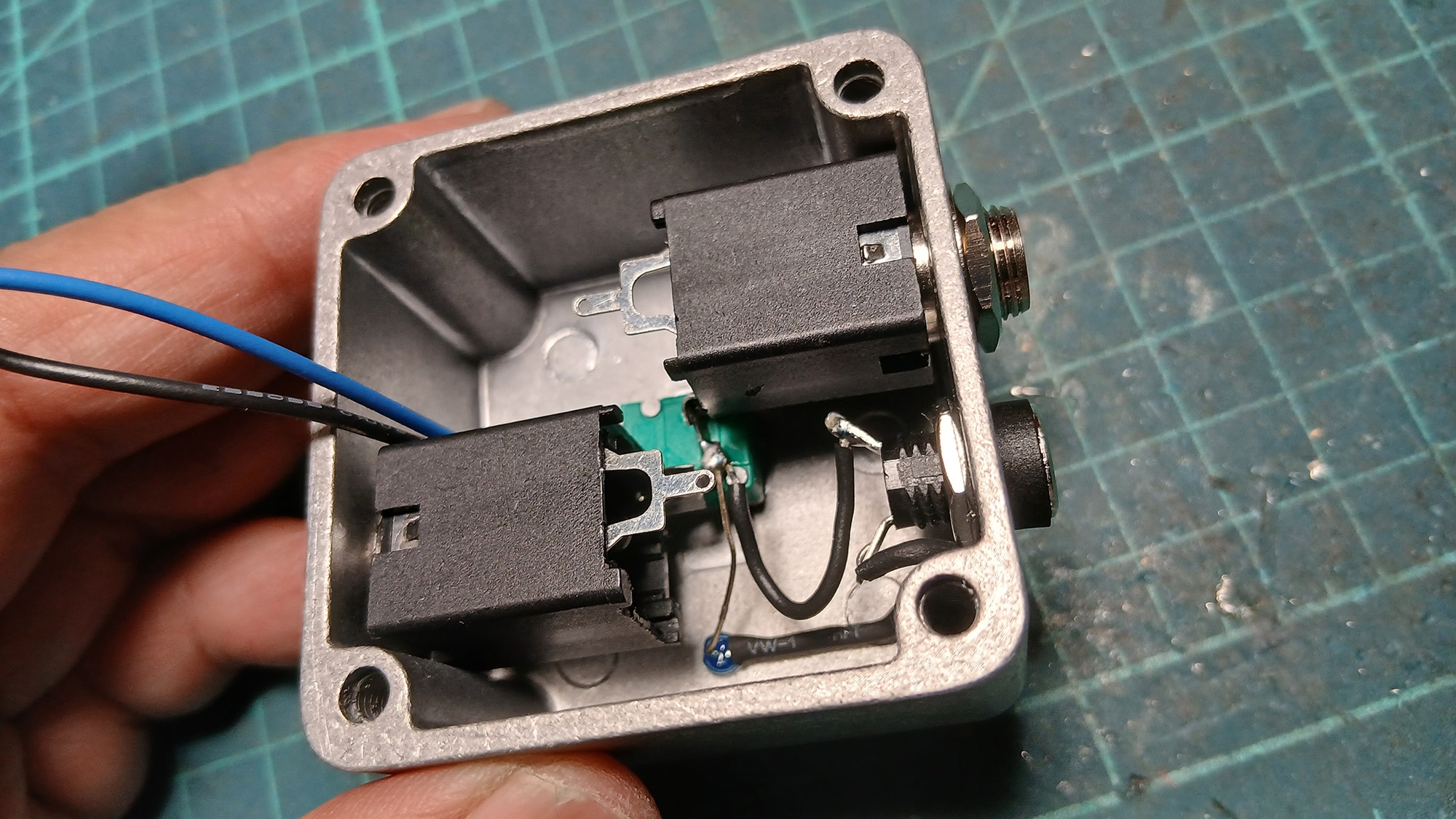

インプットとアウトプットジャックのGNDの端子をまげて接続します。LEDのカソード側のリードもGNDに接続します。DCジャックの短い端子（マイナス側）もGNDに接続します。
ポットの2番ピンをGNDに接続します。

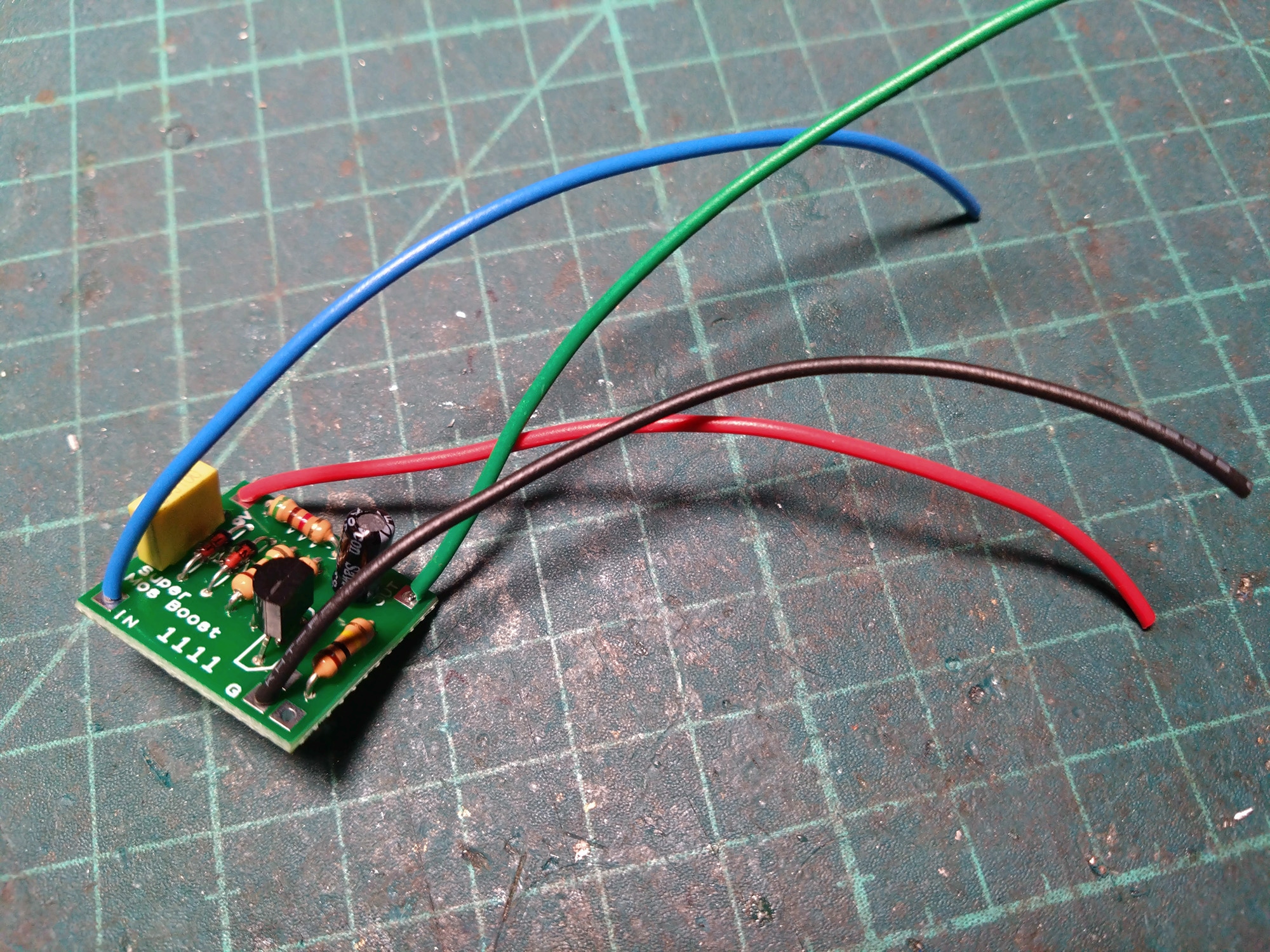

基板を組み立てます。イン、アウト、GND、９Vの配線を取り付けます。

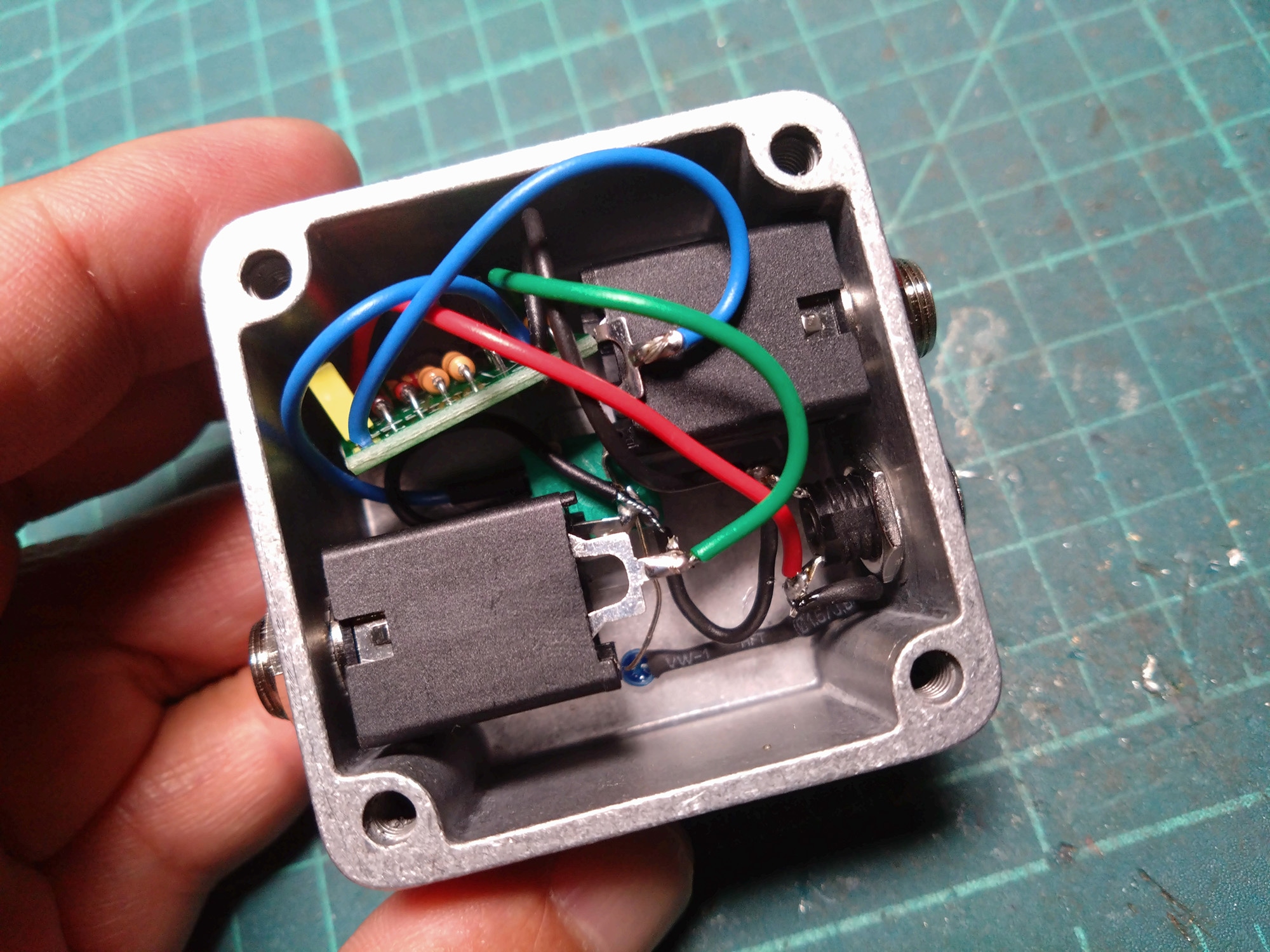

GNDはDCジャックのマイナス極（短い端子）、９VはDCジャックの長い端子に接続します。インとアウトはジャックのTIP側の端子に配線します。この段階で電源を供給して問題なく動作するか確認してください。

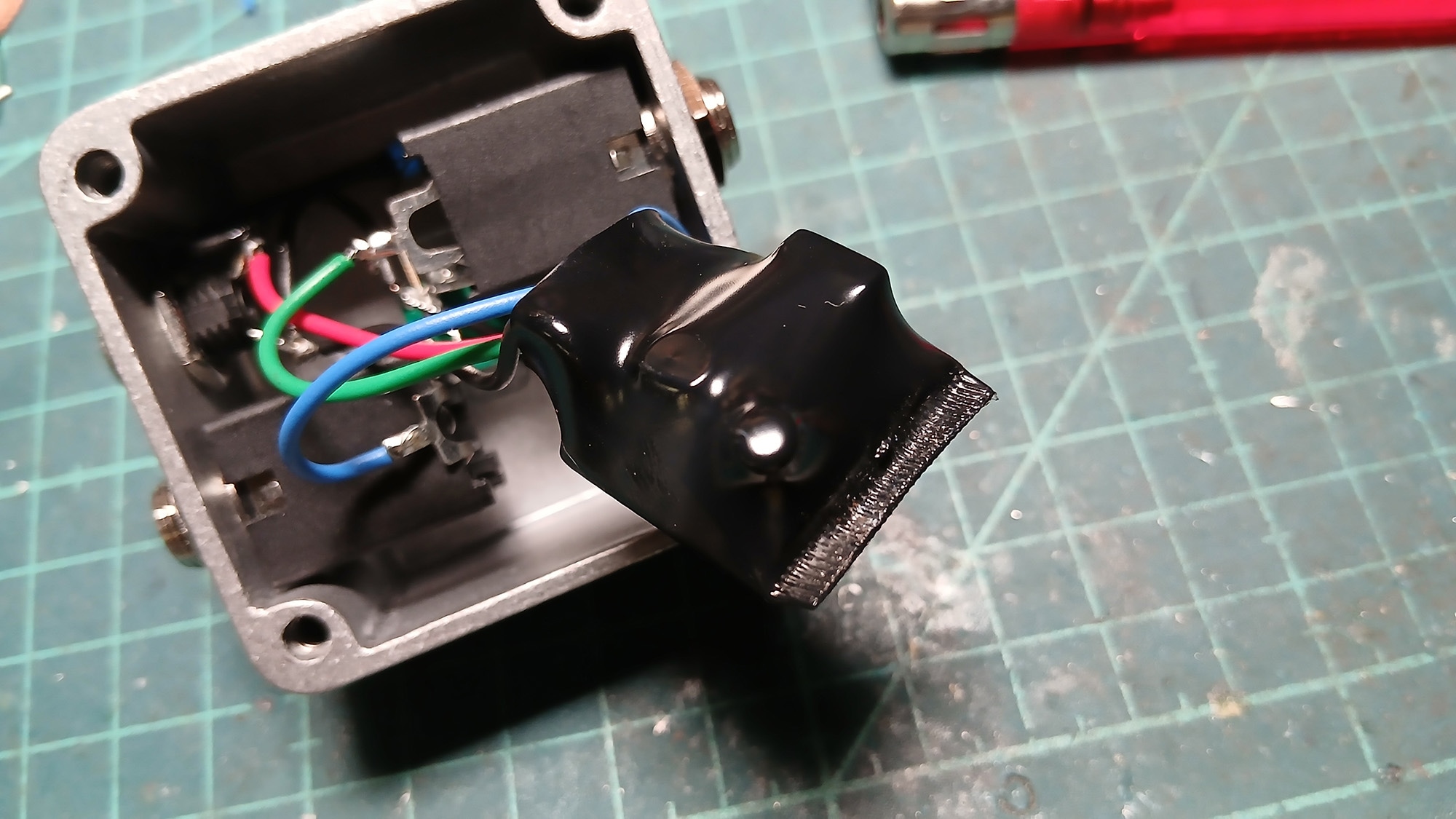

動作に問題が無ければ基板を熱収縮チューブで保護してください。
