OD4558キットはパーツ点数もそこそこあるので中級者向きのキットです。しかし、確実にゆっくりと製作すれば誰でも完成させることができます。抵抗の数が多いので取付間違いに注意ですね。
ジャック、スイッチ、LEDの配線はこちらをご覧ください。
https://www.pedalfreaks.jp/blog/2022/01/01/120918
パーツは少し多いです。
最初に抵抗から取り付けます。5~6個づつ基板に抵抗をさしてハンダ付けします。

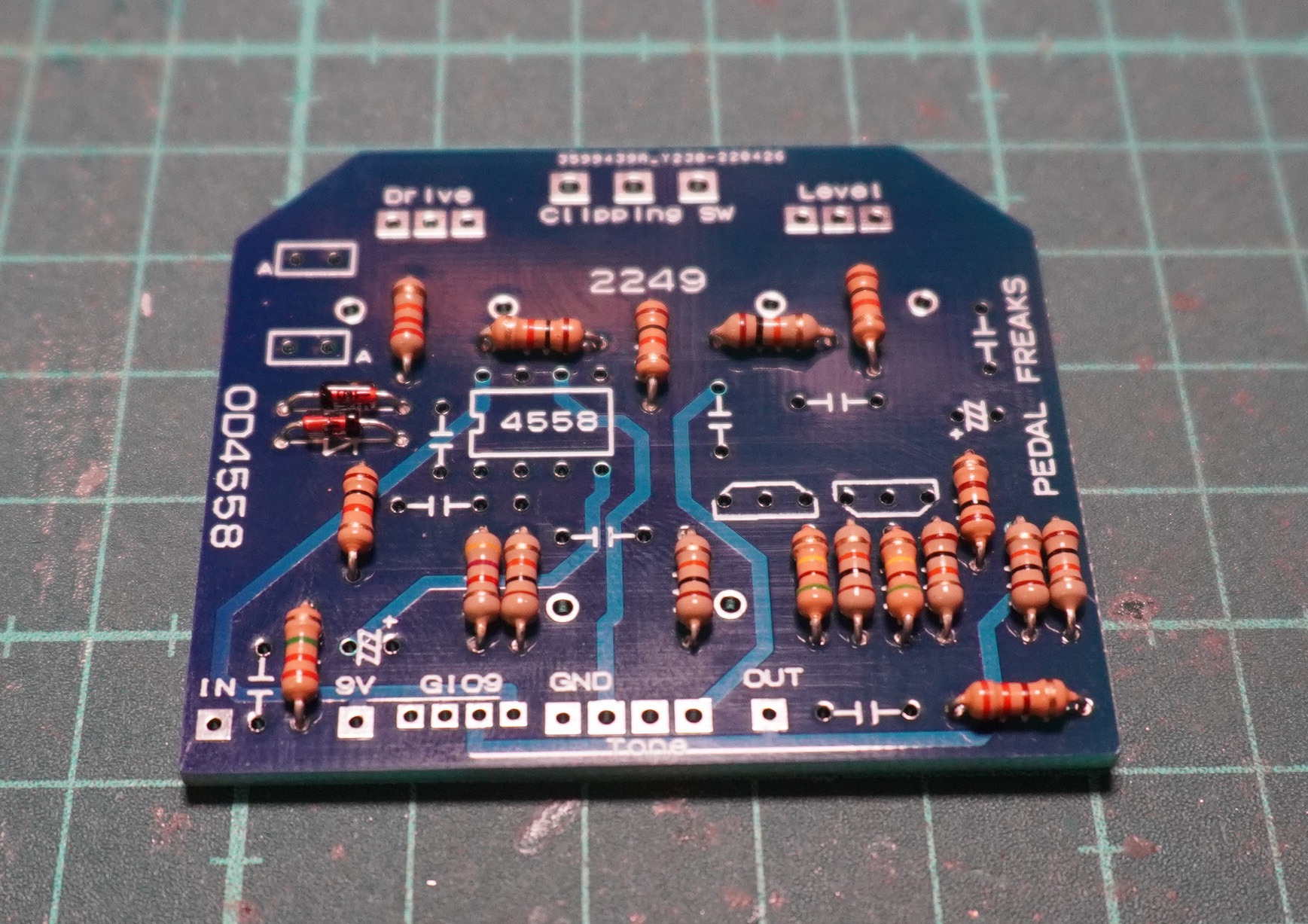

抵抗とダイオードを取り付けました。部品のサイズ(高さ)が同じものから取り付けるのが製作上のコツです。
ICソケットとGIO9コネクタを取り付けます。GIO9コネクタの向きは写真の通りにしてください。
コンデンサーを取り付けます。電解コンデンサーは極性がありますので注意してください。
最後にトランジスター、ダイオード、ICを取り付けます。すべて極性があります。取付方向に注意してください。

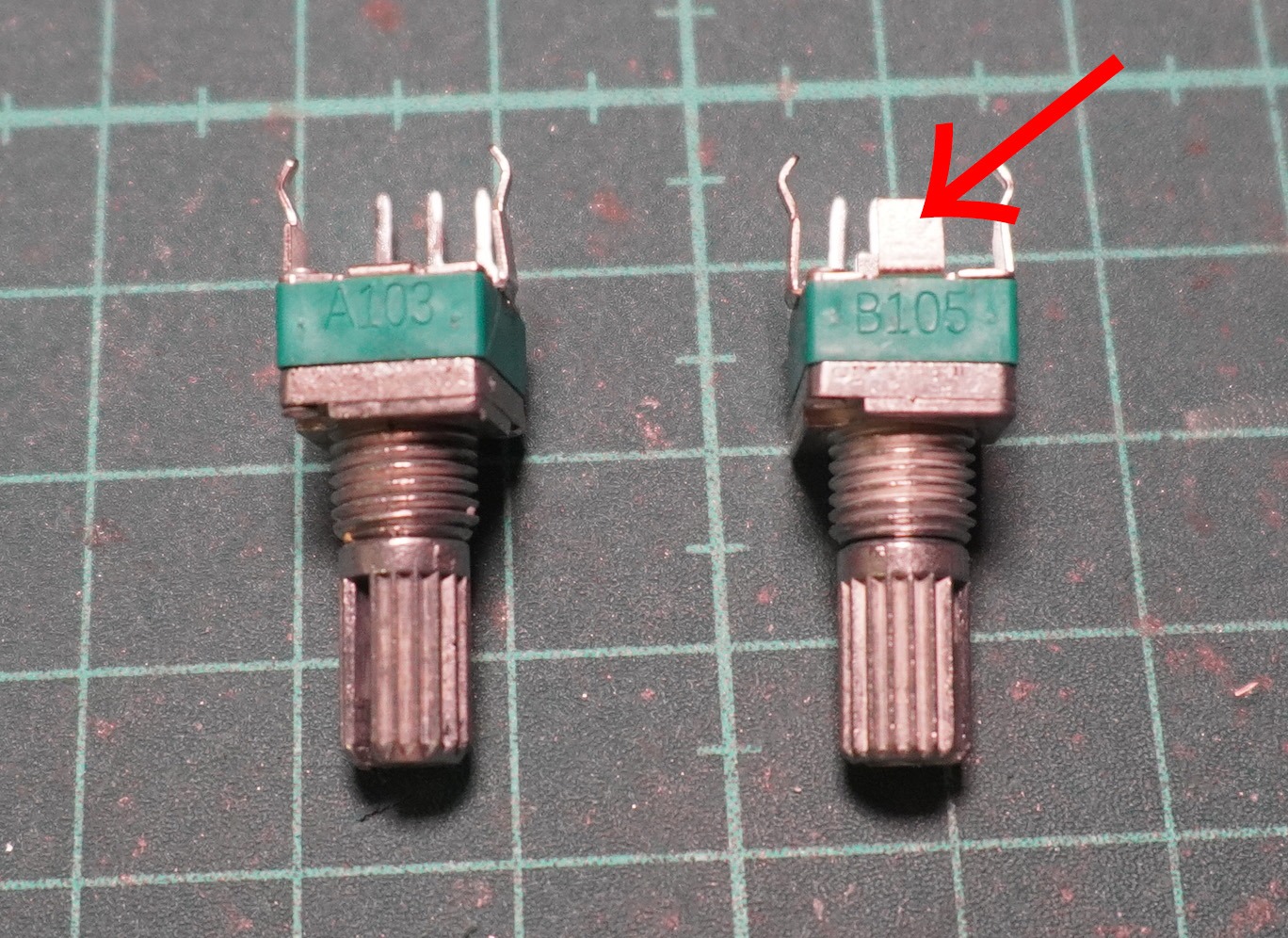

ポットを加工します。写真のように出っ張り部分を内側に折り曲げます。左側が加工後です。2か所あります。

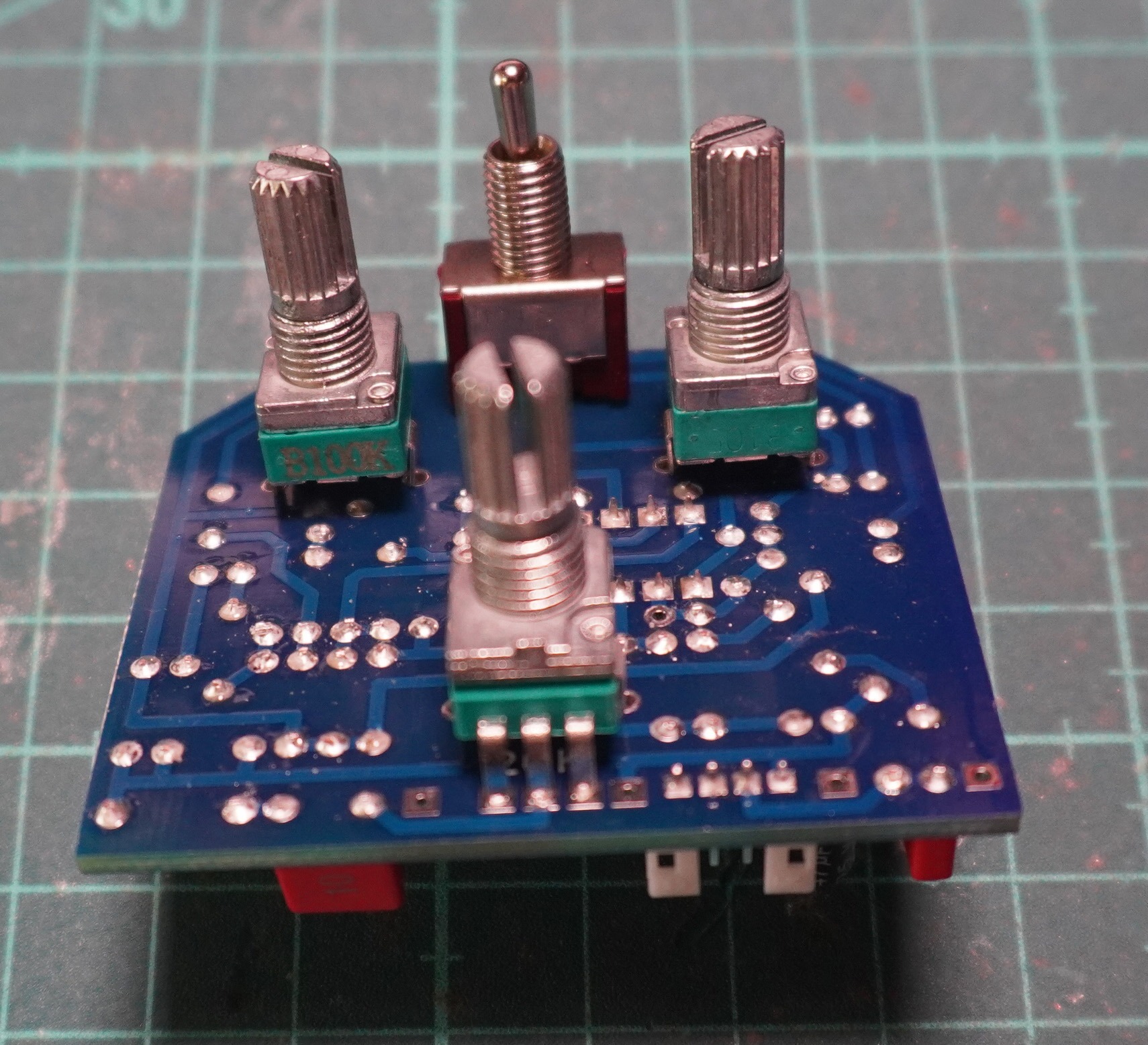

ポットを取り付けます。
トグルスイッチのナット類はすべて取り外してください。スイッチは基板に密着するようにして取り付けます。
