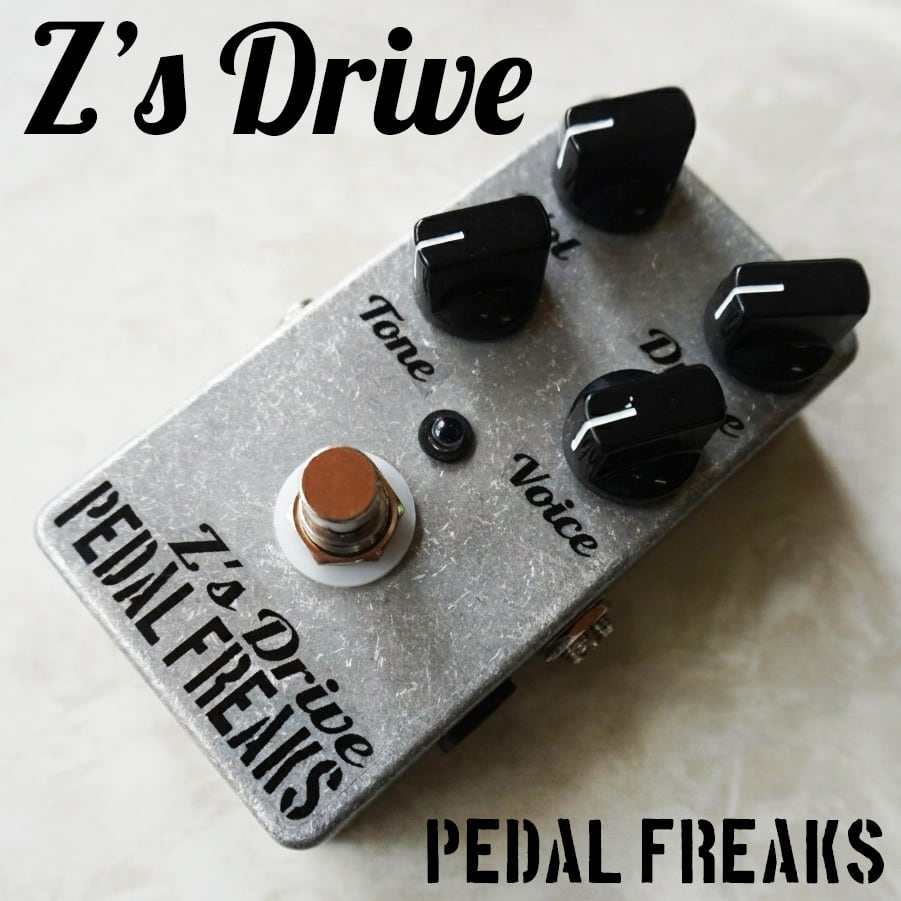

PEDAL FREAKS Z's Drive キット

Zen系オーバードライブです。

DumbleAmpのサウンドに近いとされるオーバードライブです。低いゲインから中ゲインくらいですがチューブアンプのようなマイルドな歪みが特徴です。

内部にクリッピング切り替えスイッチがあり、幅広いサウンドメイキングを可能にしています。トゥルーバイパス仕様ですので音質劣化は最小限です。

ポットが基板直付けのGIO9仕様で製作がしやすい！

GIO9 Systemについて　https://takky.jp/?p=1553

コントロール
Drive　ゲイン、歪みの量
Tone　トーンコントロール
Voice　ローミッドの中域コントロール
Volume　音量調整
Clipping切り替え 　ダイオード/LED（内部スライドスイッチ）


【主な仕様】
●Zen系回路
●トゥルーバイパス
●高輝度ブルーLED
●電池内蔵可能（9V乾電池006P）
●ACアダプター使用可能（センターマイナス９V)
●本体サイズ　110x60x35mm（突起含まず）
●箱入り（パッケージサイズ160ｘ60ｘ45ｍｍ）

製作難易度★★★（初級～中級レベル）

【キットについて】
製作に必要なパーツ一式（電子部品、基板、配線材、加工済みケース）のセットとなります。組立てマニュアルとパーツリストが付属します。

【必要な工具】
・プラスドライバー/ふたの取付ネジに必要
・ラジオペンチ/ジャック、ポットの取付
・ニッパー/リード線のカット
・六角レンチ1.5㎜/ノブの取付に必要
・はんだごて/30～40W程度のもの
・はんだ/0.8～1ミリ径のもの
・はさみ/リード線の被覆剥き、シールのカット
・ライター/熱収縮チューブの収縮
・ピンセット/なくても良いがあったほうが便利です。

【キット製作のコツ】
https://www.pedalfreaks.jp/blog/2022/01/01/120918

【キット保証制度】
基本的にノーサポートとなりますが完成品と交換できるキット保証制度がございます。
https://www.pedalfreaks.jp/p/00002
