2023/03/30 17:10
KDS-1は部品点数は少し多いですが難易度としてはそんなに難しくないです。
ポットの加工が必要です。こちらの記事をご覧ください。
https://www.pedalfreaks.jp/blog/2022/01/01/120918

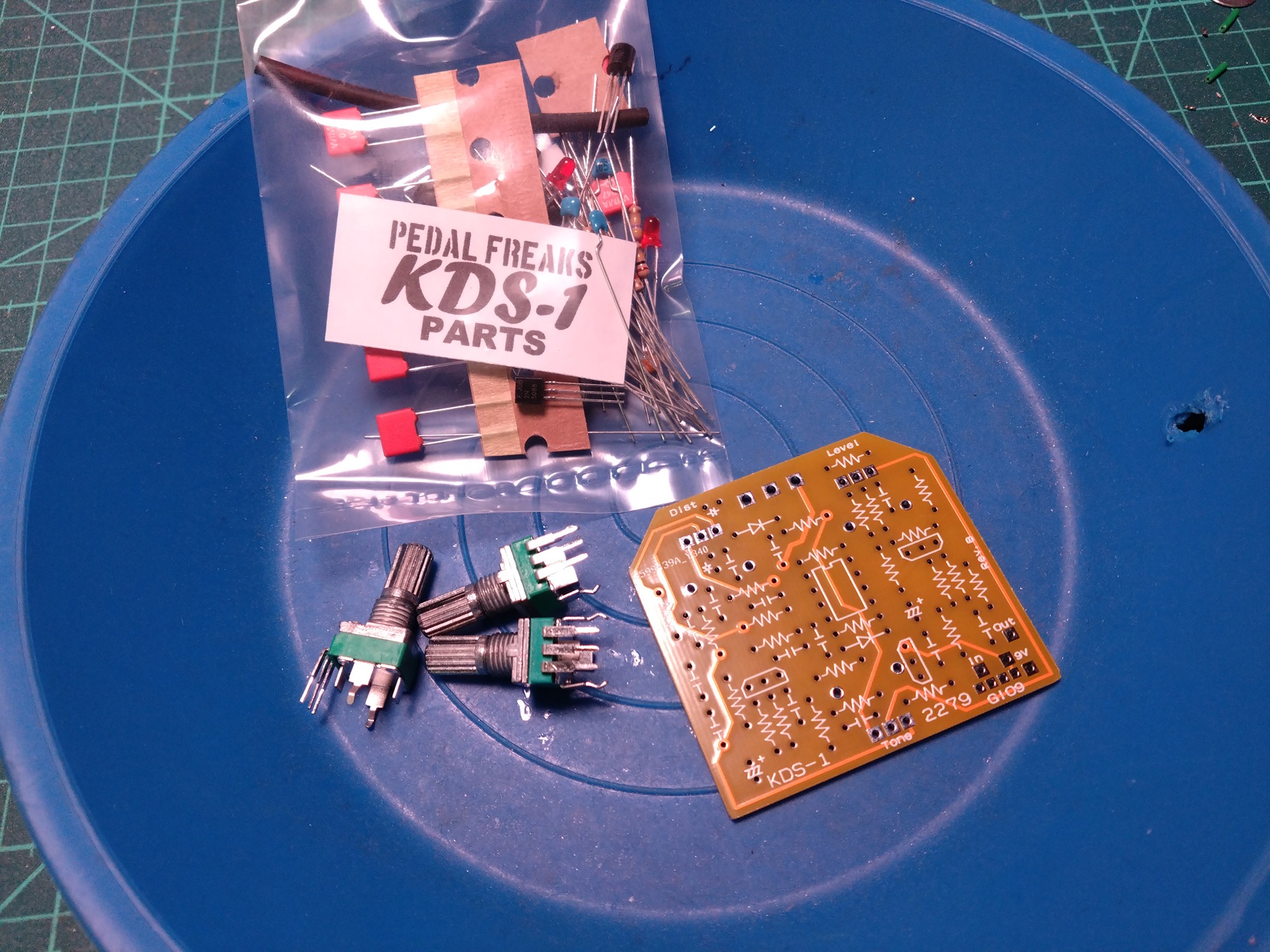

部品点数はちょっと多めですが確実に製作していけば誰でも製作可能です。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/5ffd8759bb32556833b5d4a437447c57.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
まず抵抗を10個ほど基板に挿してハンダ付けします。1個づつよりまとめてハンダ付けしたほうが早いです。自信がない方は5個づつくらいでも良いでしょう。付け間違いがないかカラーコードは良く確認してください。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/2dbe3d8ee49d431d1e30a0336be83537.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

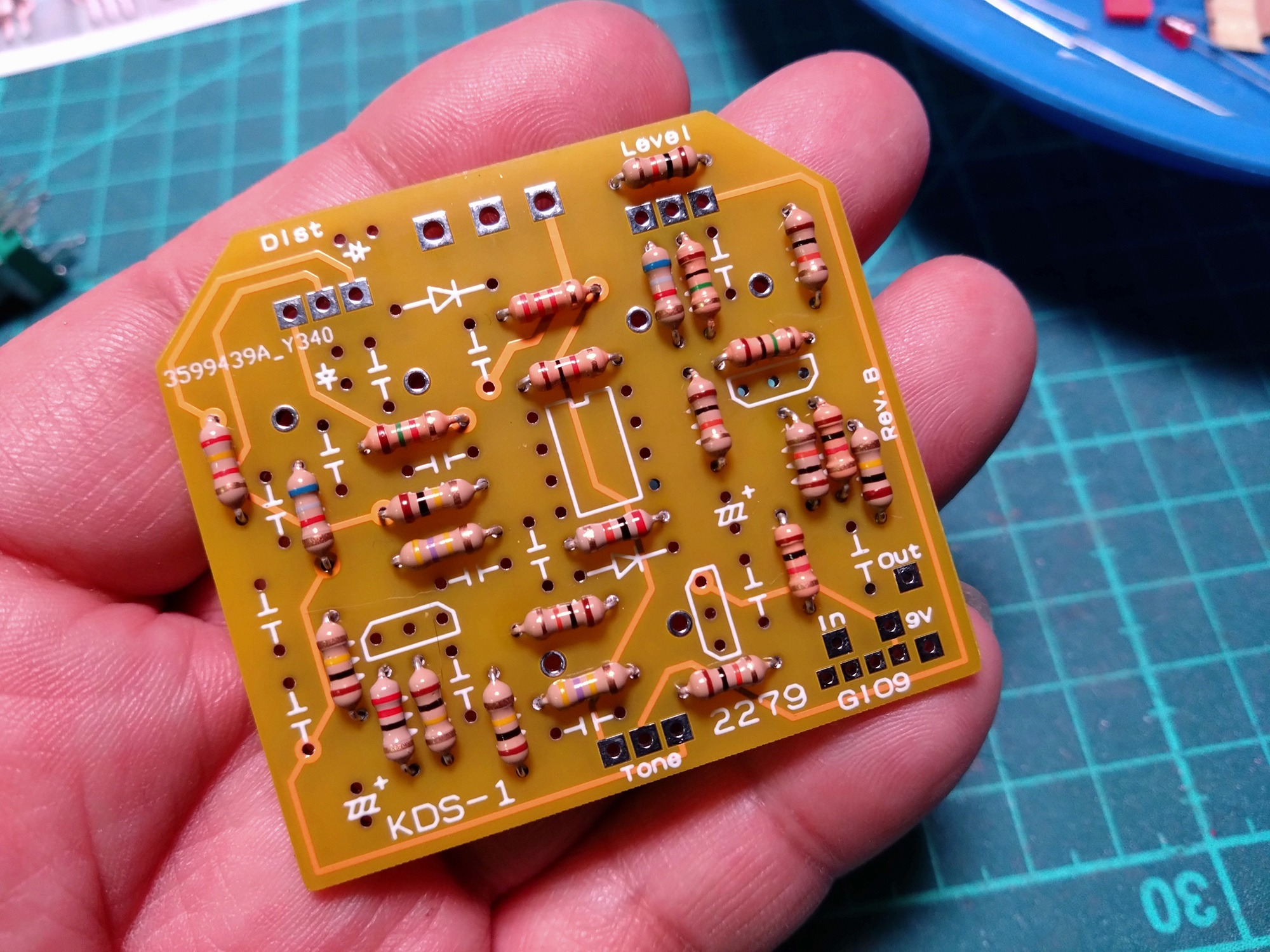

抵抗をすべて取り付けました!
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/93ee82dafe2d0d3b1739621480dccdcb.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
ダイオード、ICソケット、GIO9コネクタを取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/c80e4bd26f747eaa67077b27abcc9296.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
フィルムコンデンサーを取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/92613f75a6c5550c0e0f9d918c479d8e.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

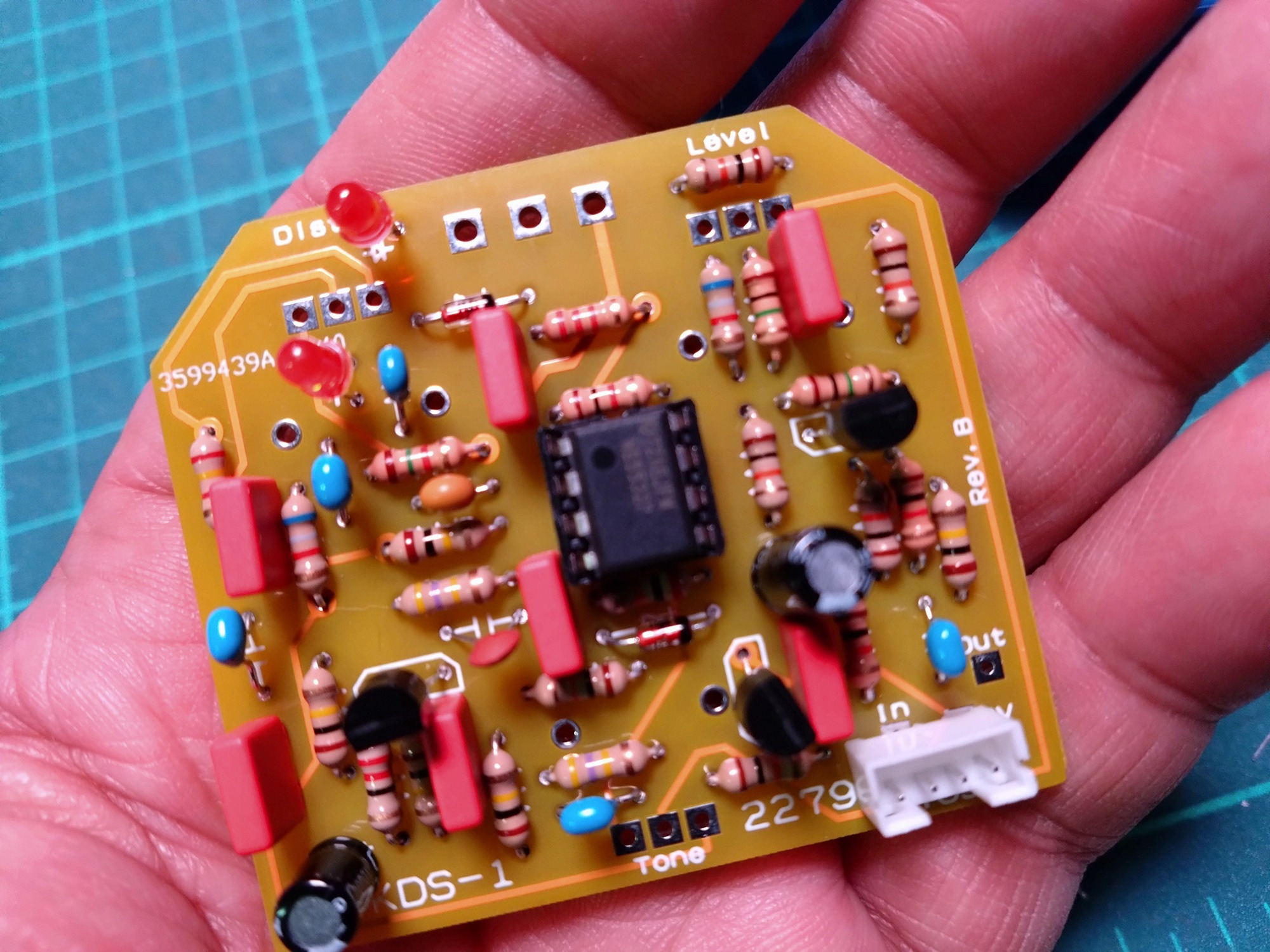

電解コンデンサー、トランジスタを取り付けて基板は完成です!
