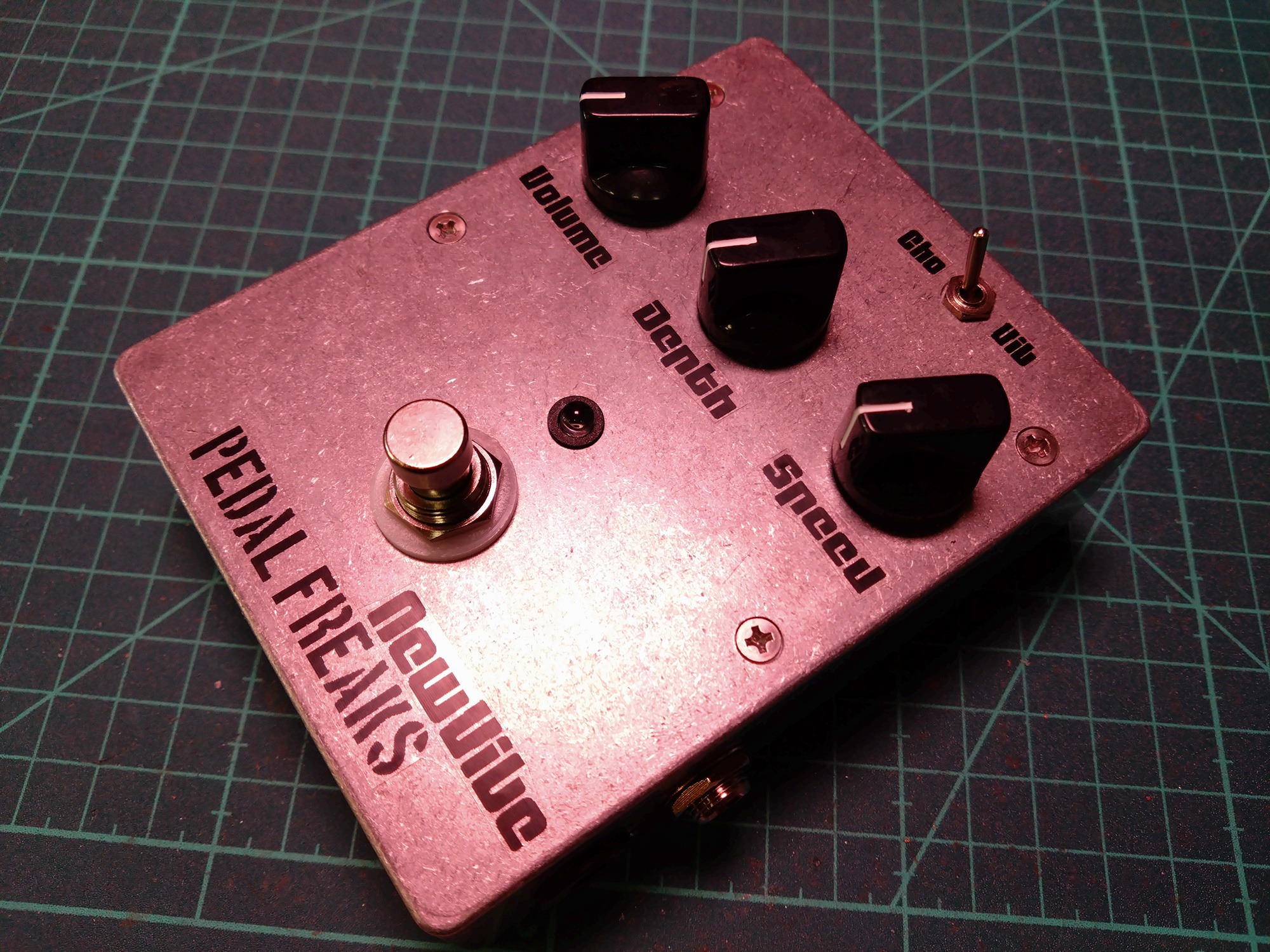

New Vibeは部品点数が多く上級者向けですがひとつひとつの工程をチェックしながら丁寧に組み立てれば誰でも製作はできます。
New Vibeキット購入ページ
https://admin.thebase.com/shop_admin/items/edit/59241479
製作過程を見ていきましょう!

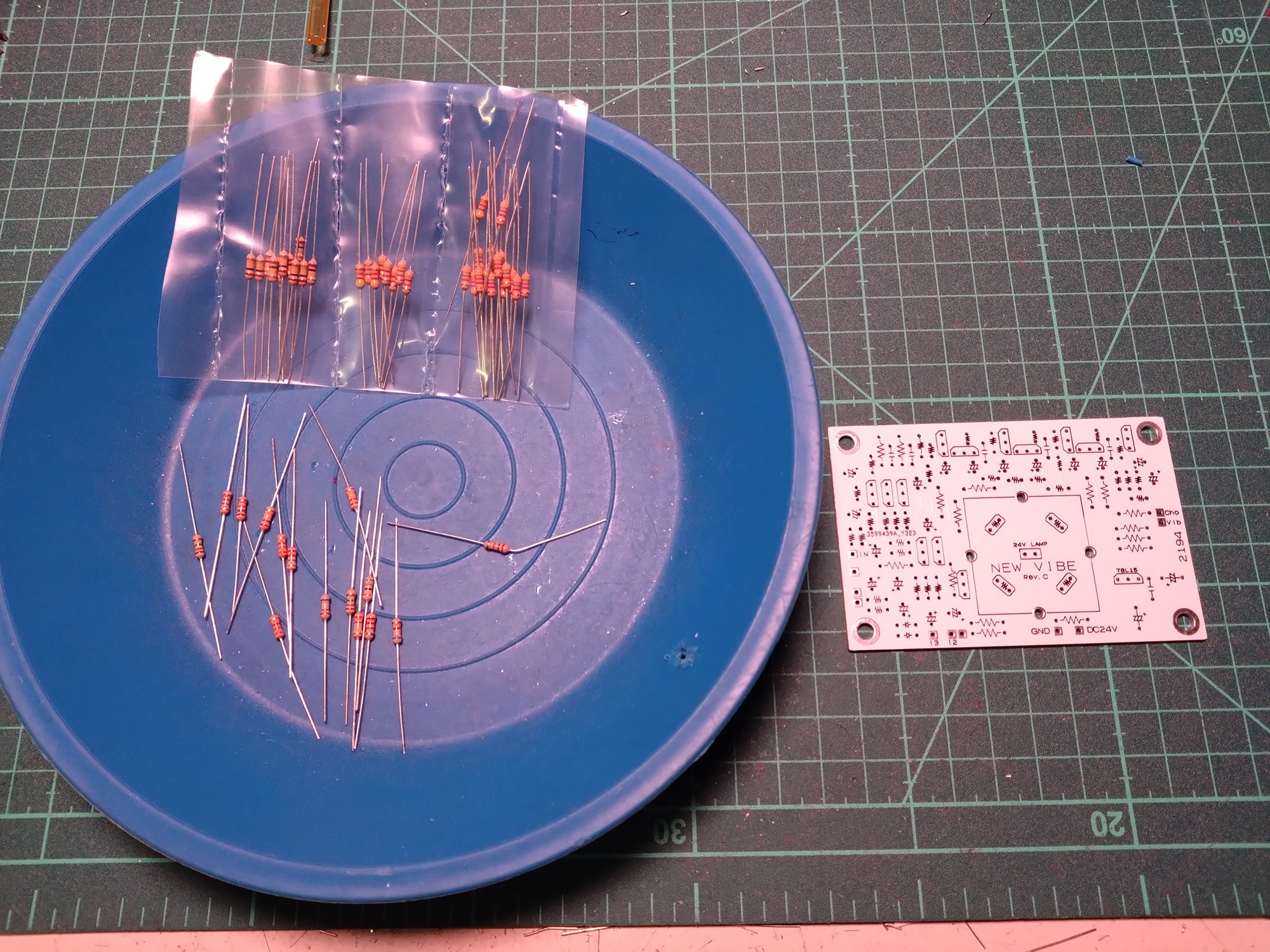

抵抗を取り付けます。写真のように何か入れ物に入れると良いでしょう。同一の抵抗がまとめて入っているのでそのままにしておきます。袋の上をカットして取り出します。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/b123fa142a534ffe74347f851f40cecb.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

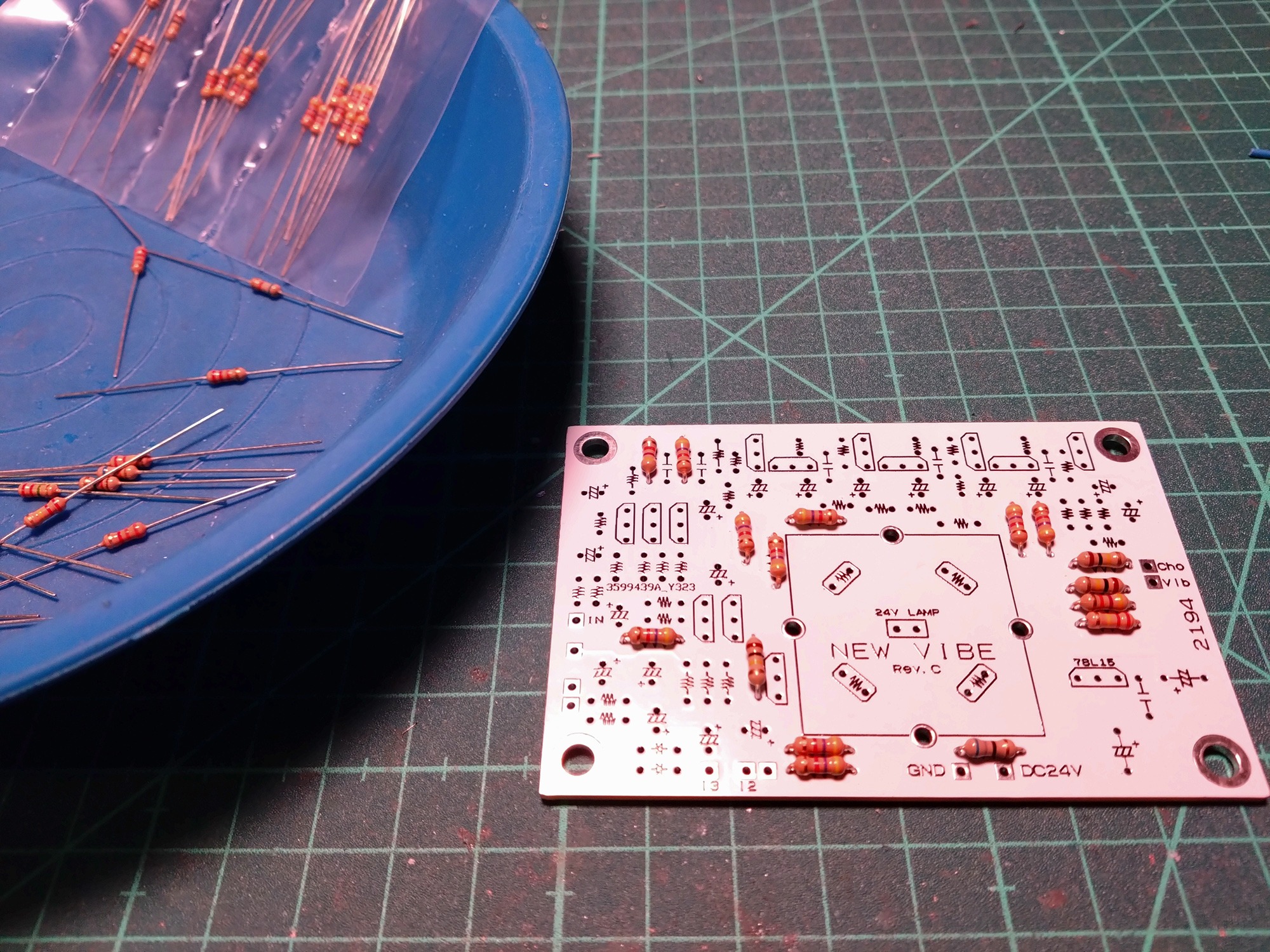

最初に寝かせて付ける抵抗16個を取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/6b2738f3a15f5e0dcca0d41577fa9da4.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

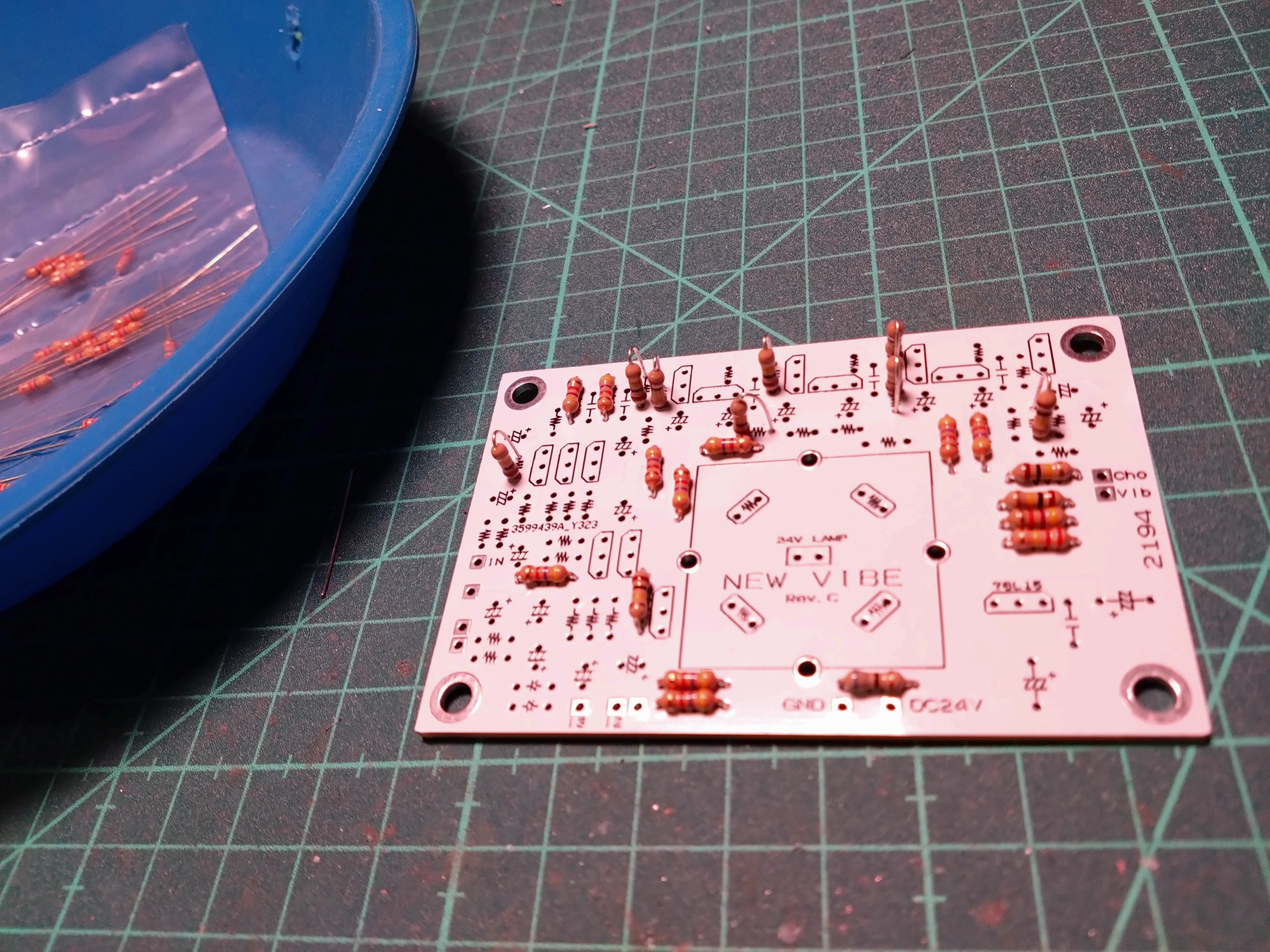

4.7kΩ、47kΩ、100kΩは分かれて入っているのでそれぞれ付けていきます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/de8e0b2f43d8e9247c797a10f1b70d22.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

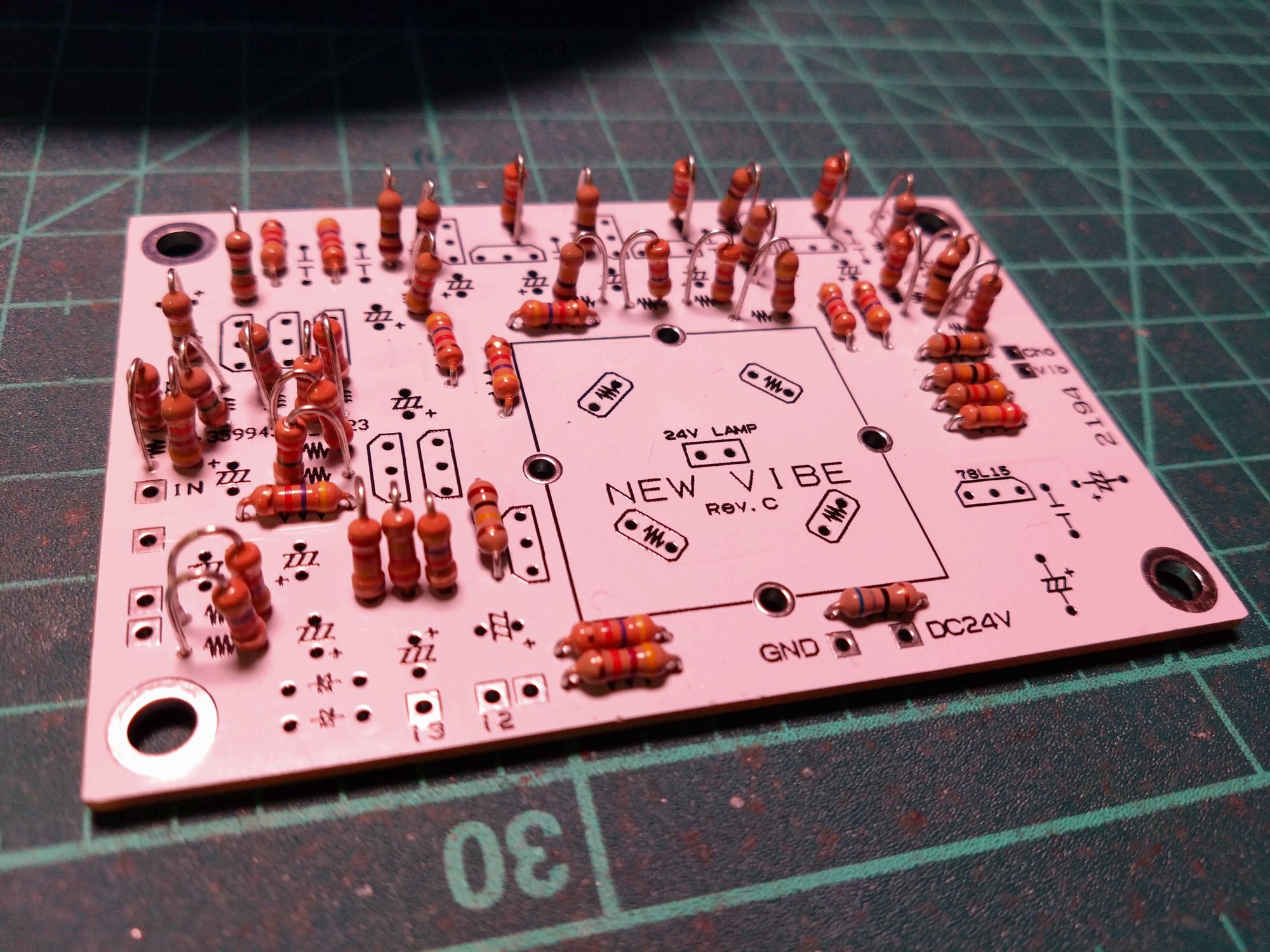

抵抗を全部取り付けました。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/c3407929f72aea36cb4e323b6aeddd4c.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

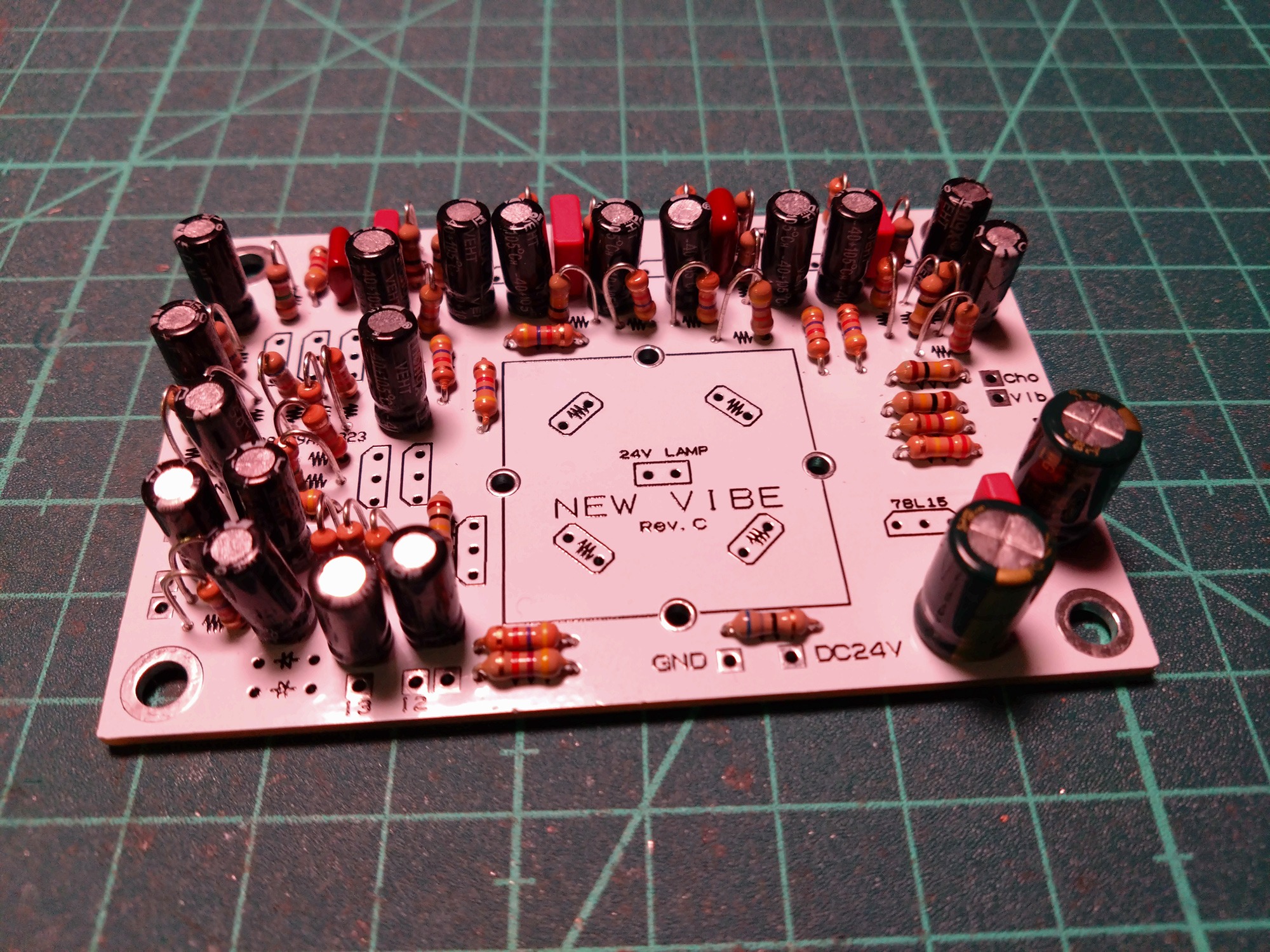

次にコンデンサーを取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/de8e0b2f43d8e9247c797a10f1b70d22.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
抵抗を全部取り付けました。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/c3407929f72aea36cb4e323b6aeddd4c.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
次にコンデンサーを取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/f118ae791e8ea7ffb4d6799f68e24ddf.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

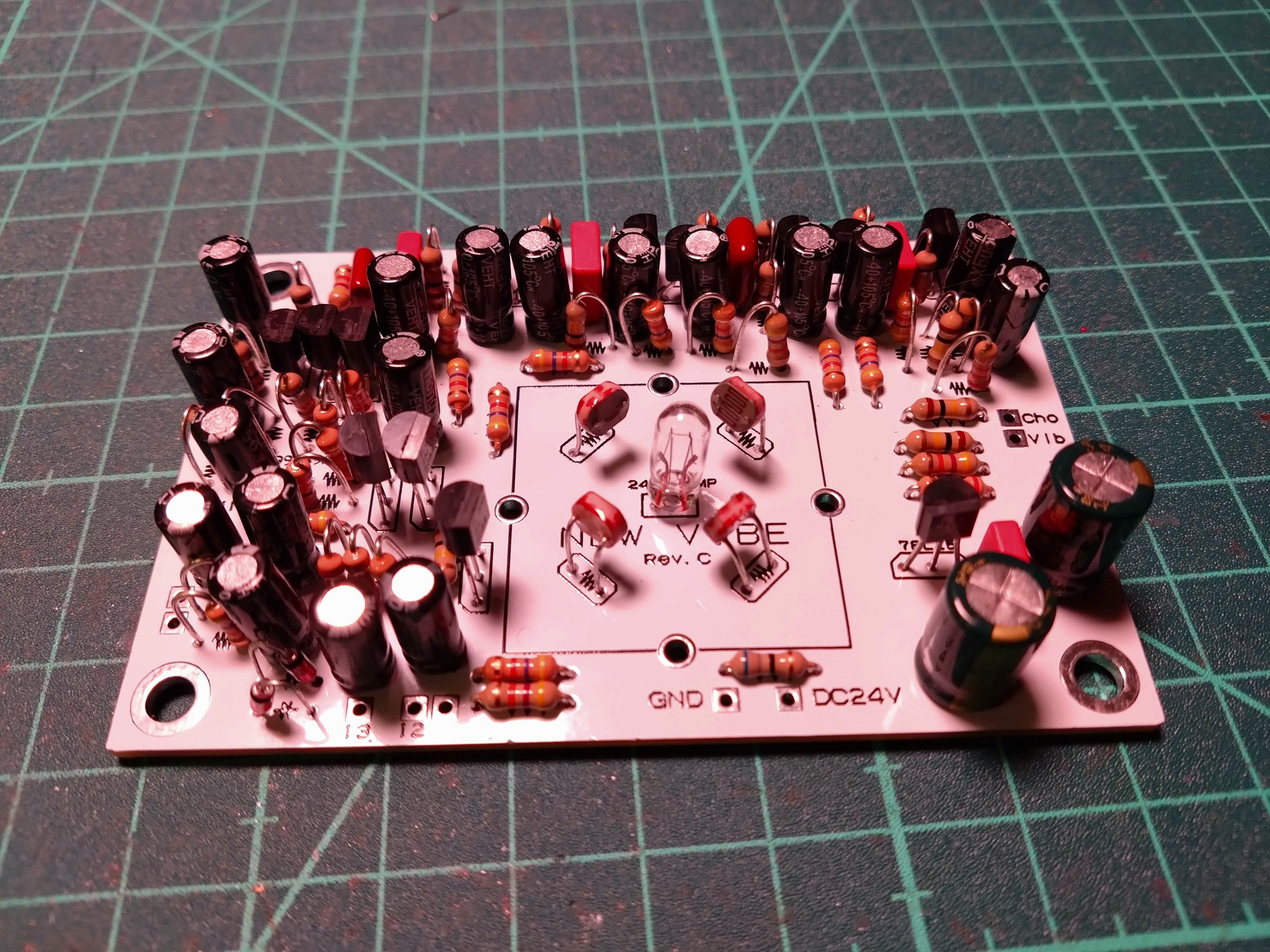

トランジスター、ダイオード、CDS、電球などを取り付け基板は完成です。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/83ccea9052775db045d39d28176a5ad0.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

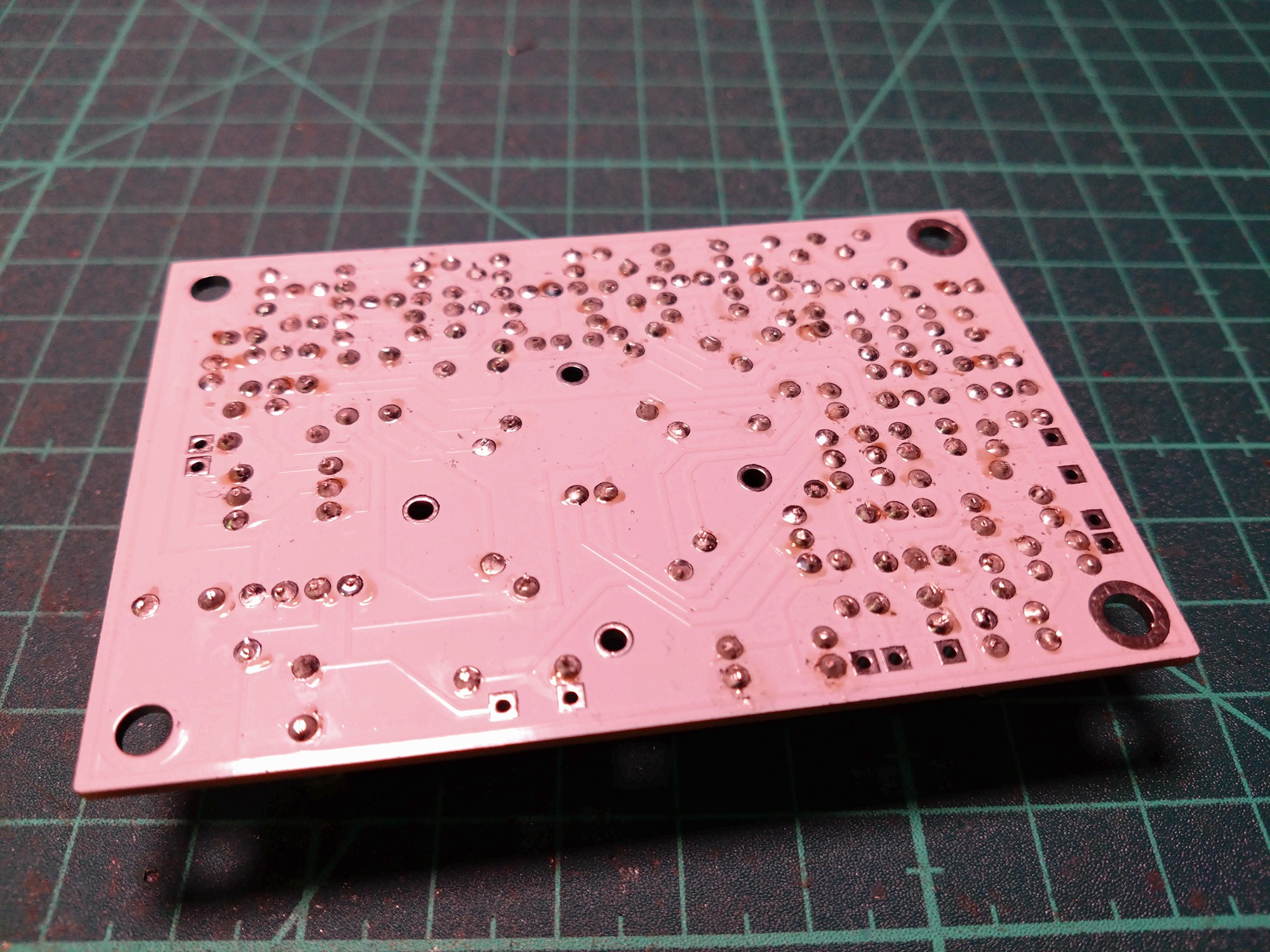

裏はこんな感じです。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/7fdd94e9916846d0559cc9b060b650e3.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

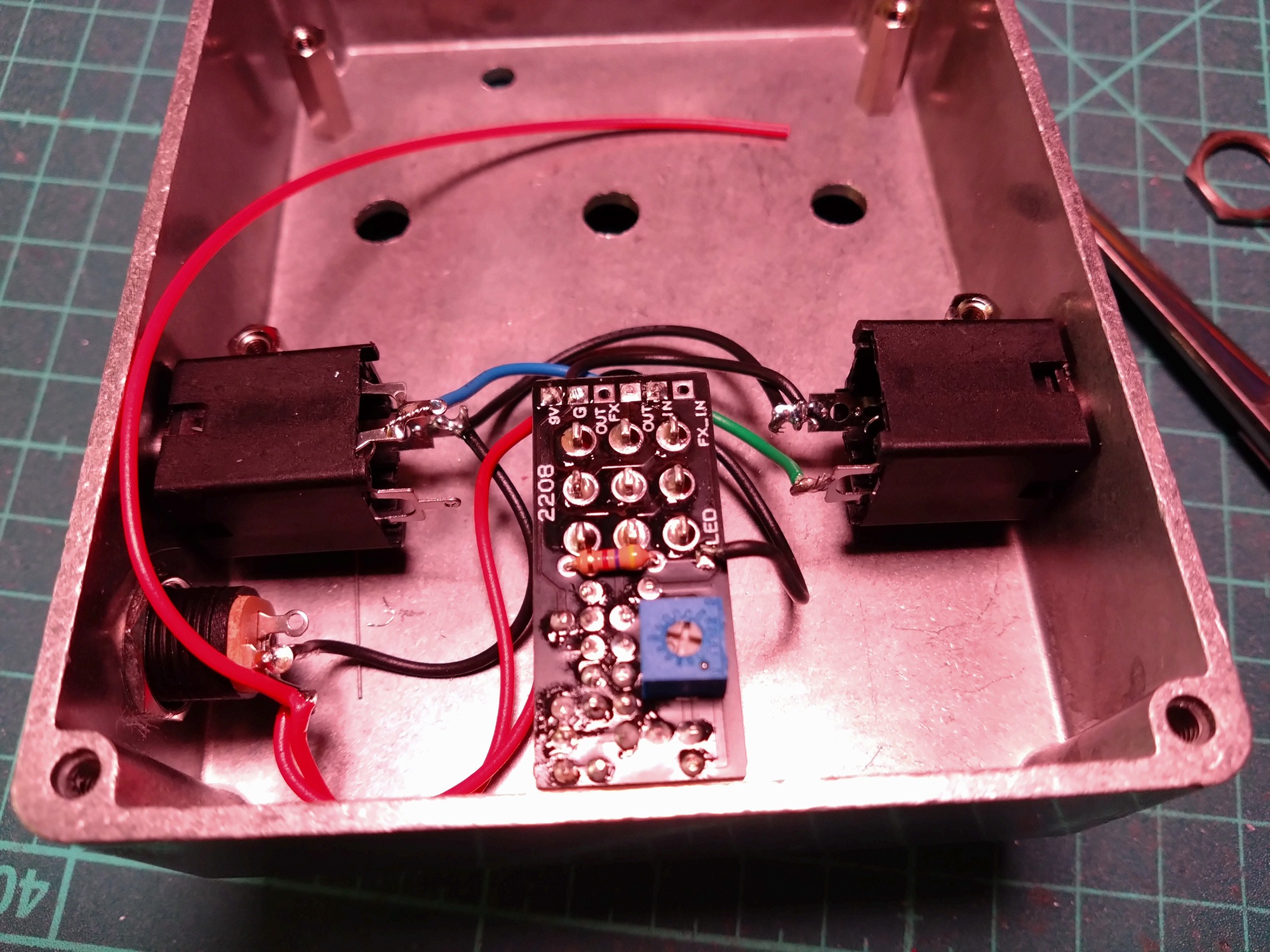

ブースター回路基板をスイッチに取り付けてジャックなどと配線します。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/5ab2c980c8ac7d70a16700ede0362e5c.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

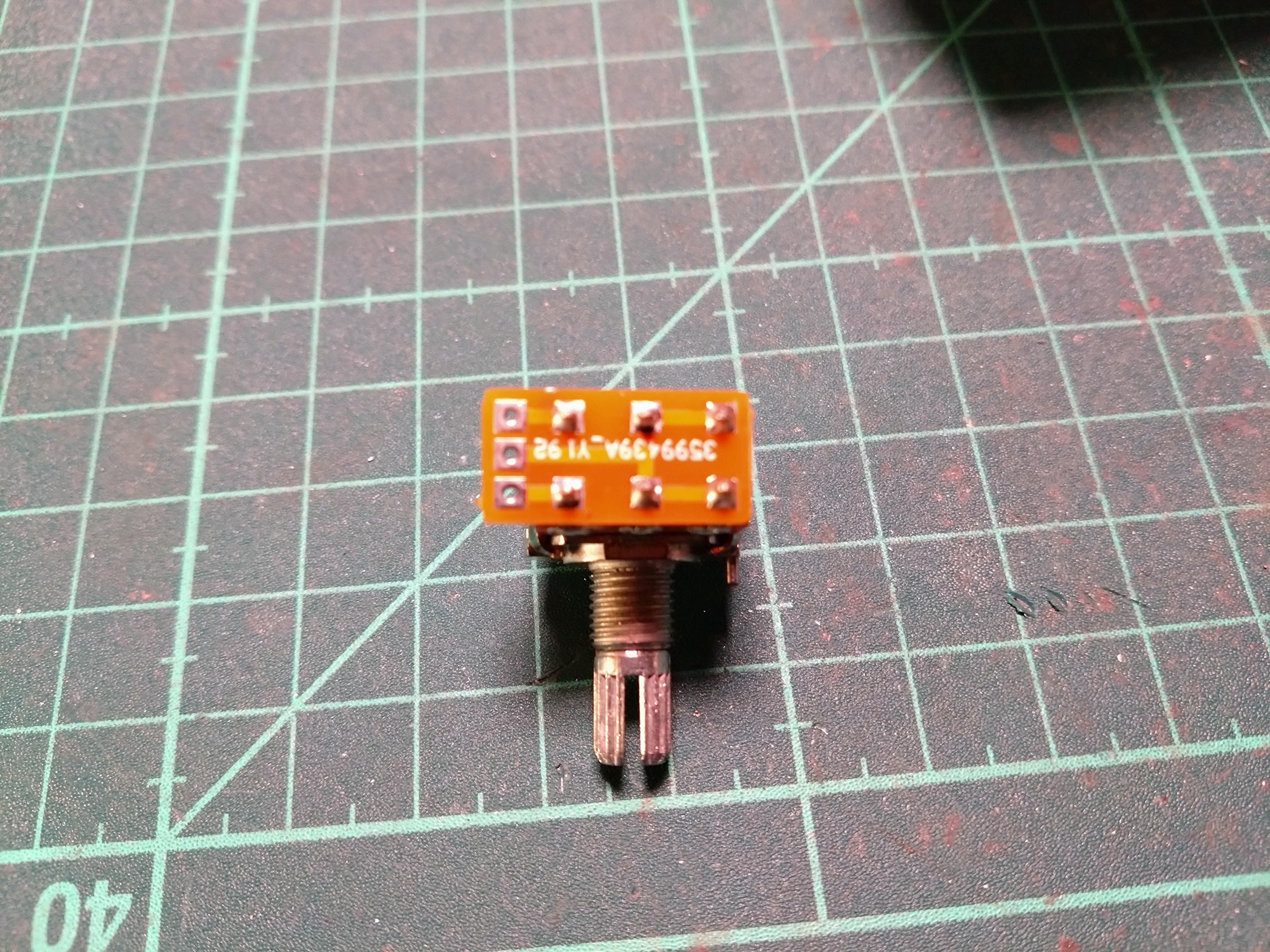

100kΩの2連ポットには基板を取り付けます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/662e582b25b0fc882a5e95b385ff3a3a.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

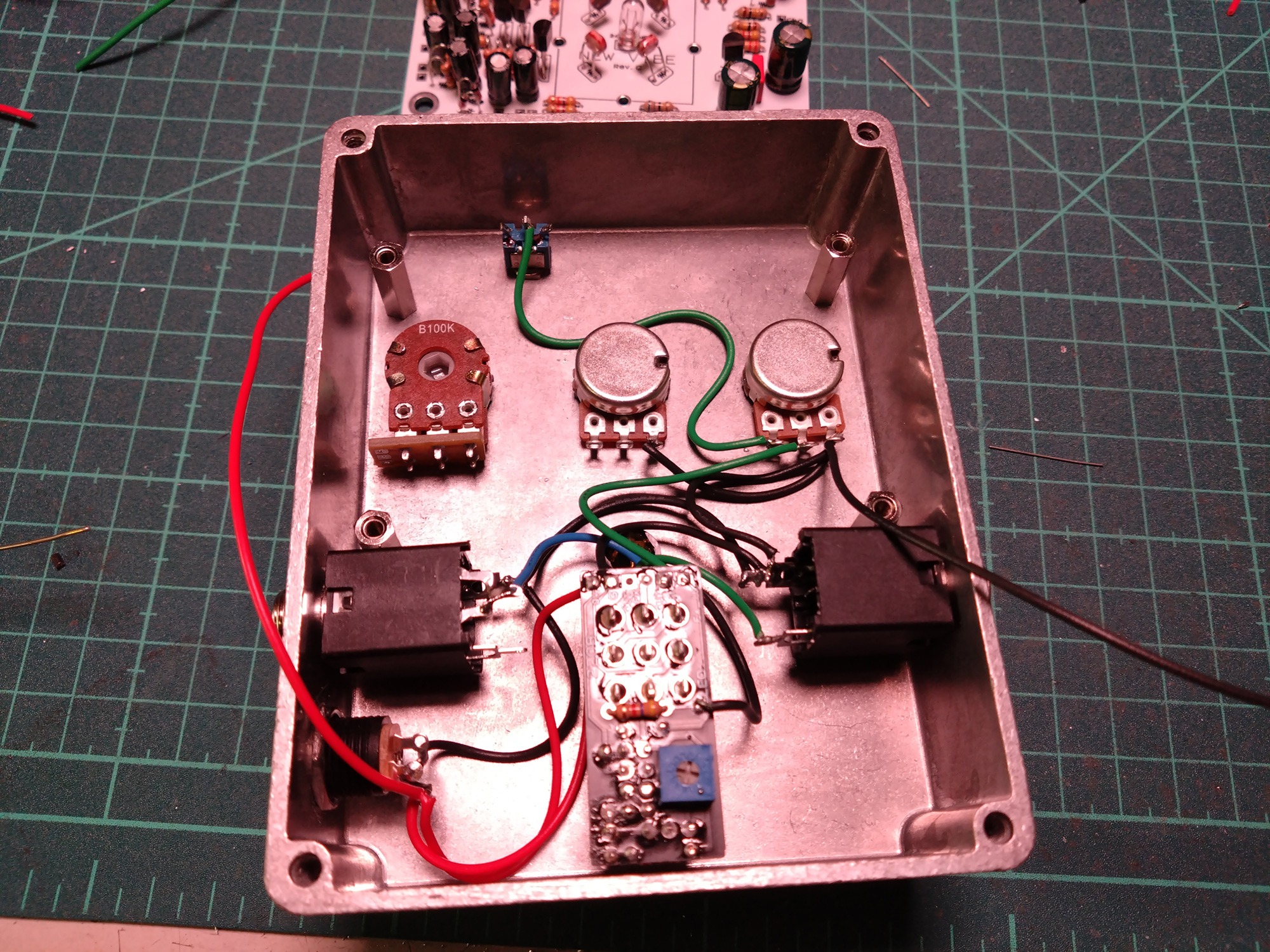

基板の配線をする前にポットなどの配線をすべて済ませておきます。
![](https://baseec-img-mng.akamaized.net/images/user/blog/1124920/blog/78967d297318678297d23a330559870c.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

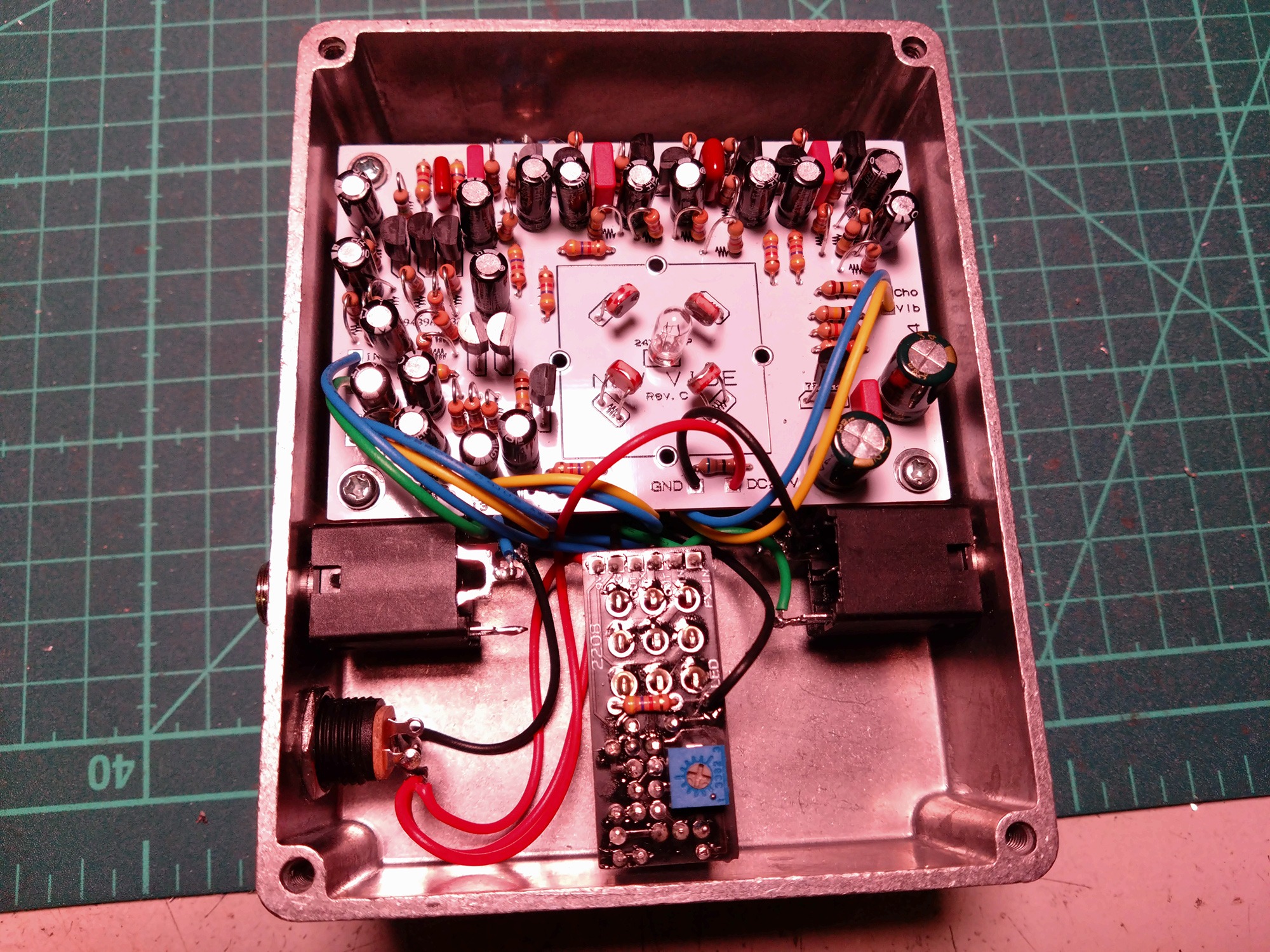

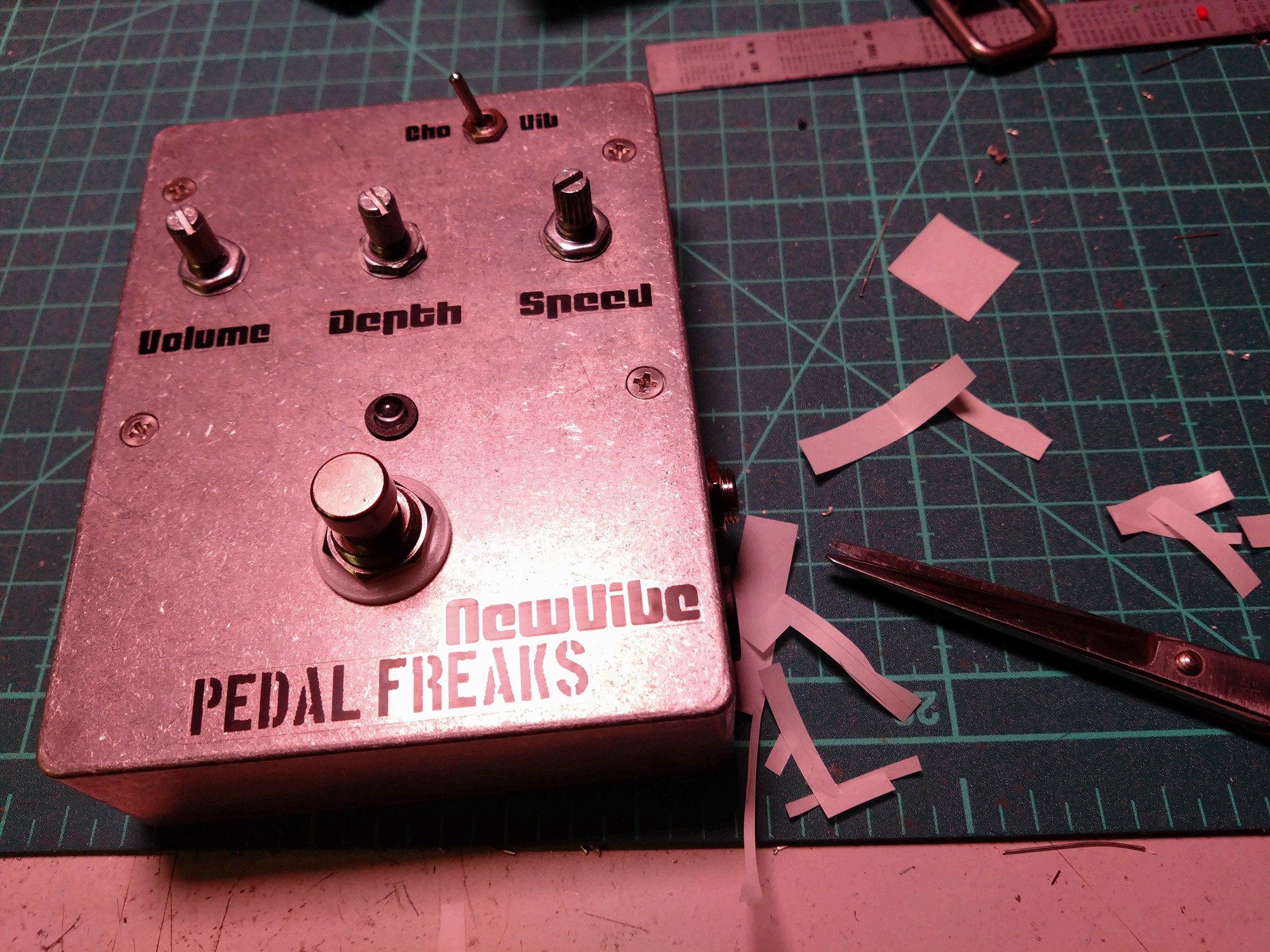

基板との配線をして完成です!
