ベースコンプレッサーキットの製作ガイドです。



コンデンサー定数のマニュアル表記について
0,01uF → 103
0.047uF → 473
0.22uF → 224
0.22uF → 224
0.1uF → 104

基板の組立て

部品点数が多いので取付間違いに注意しましょう。

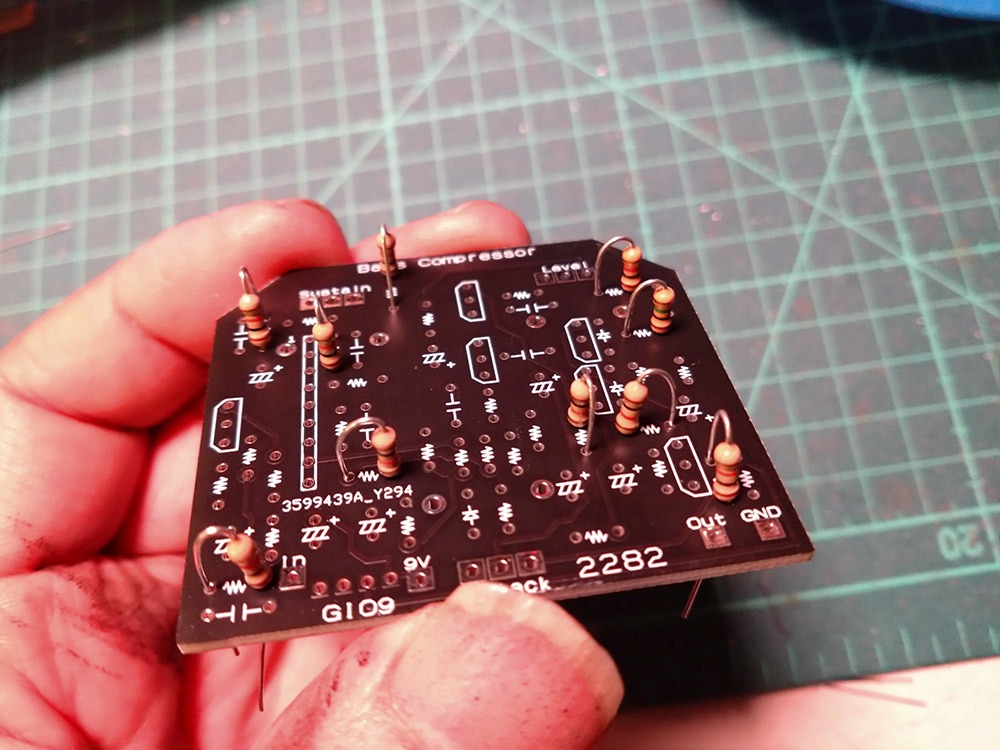

まず抵抗を取り付けます。最初に10個ほど基板に挿していきます。

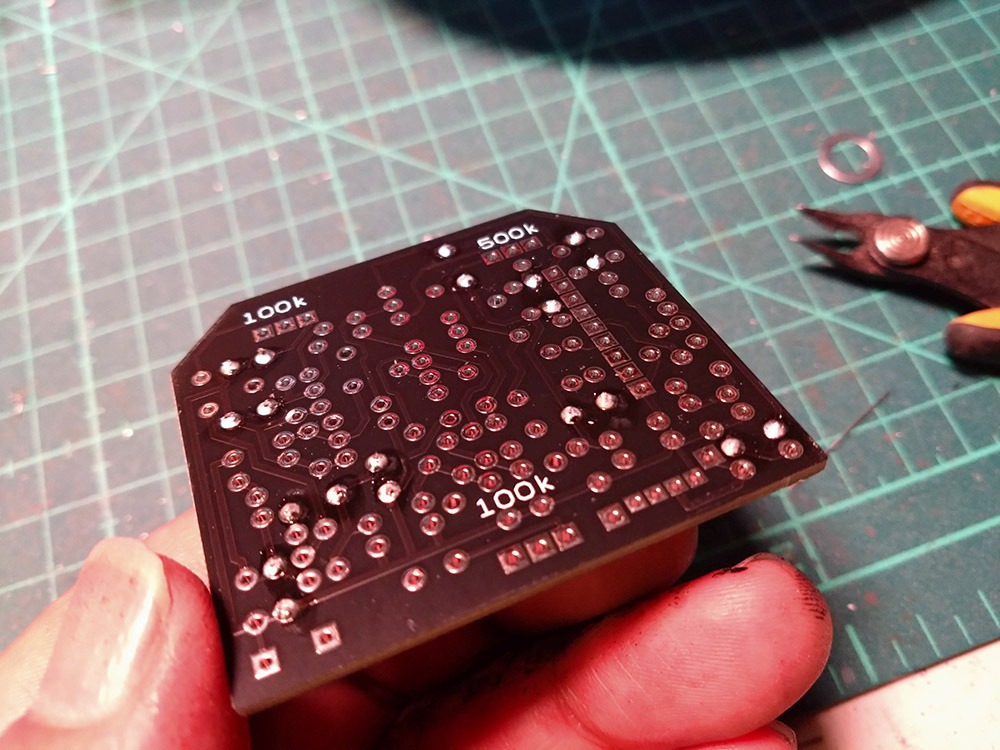

ハンダ付けします。

余分なリードをカットします。極力、短くカットしましょう。

抵抗をすべて取り付けました。

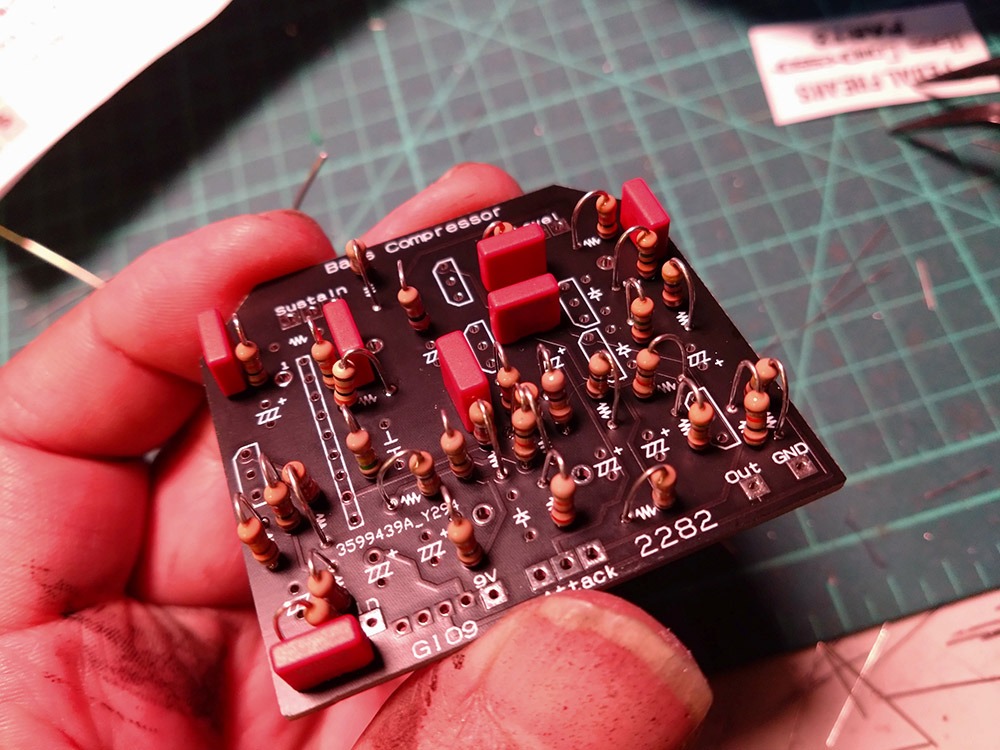

次にフィルムコンデンサーを取り付けます。

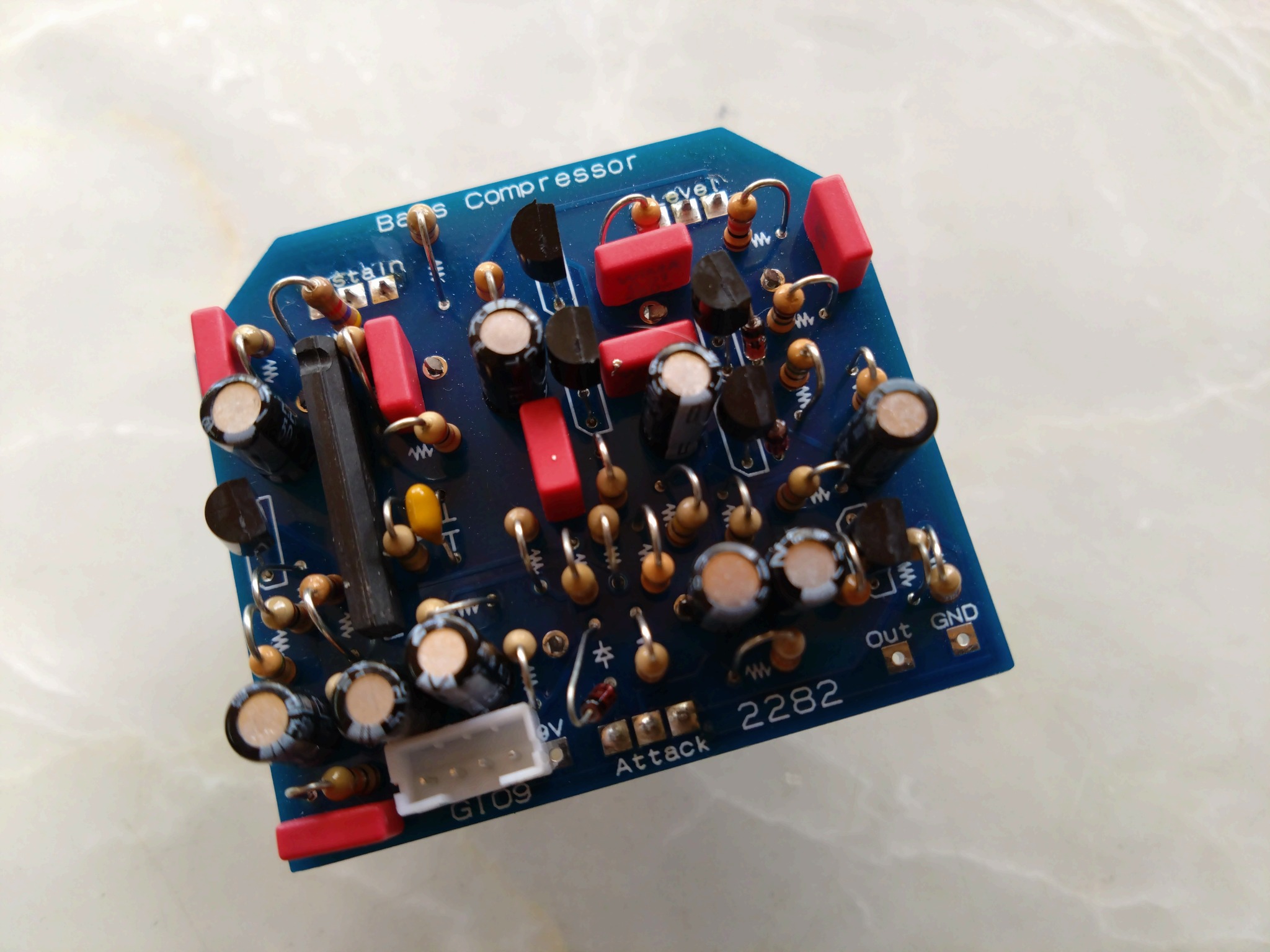

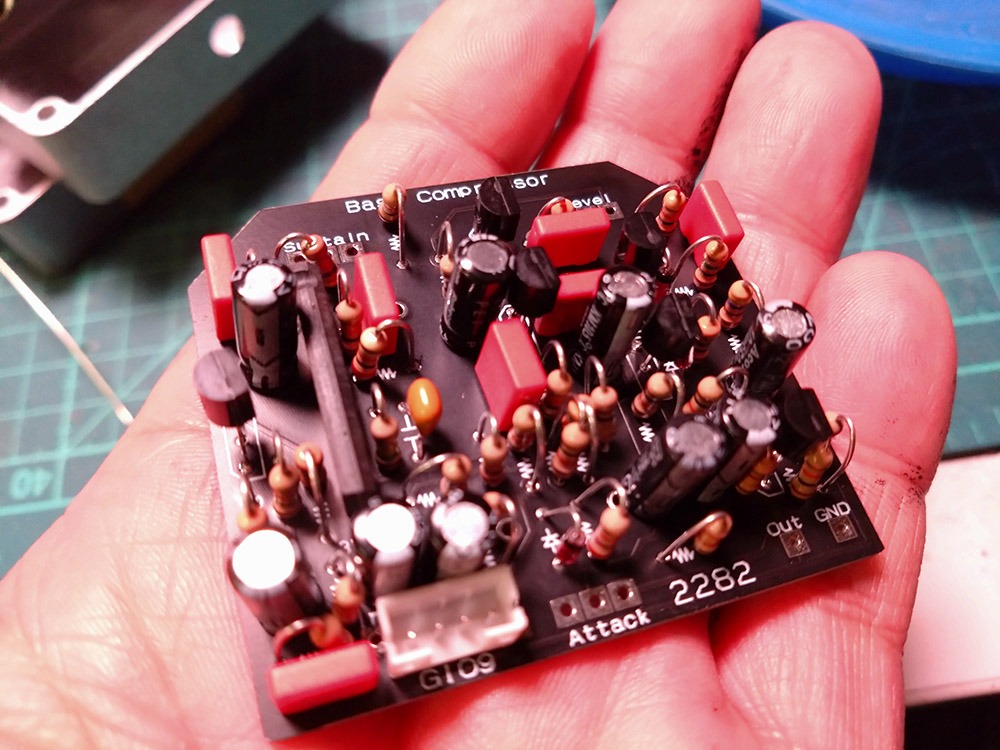

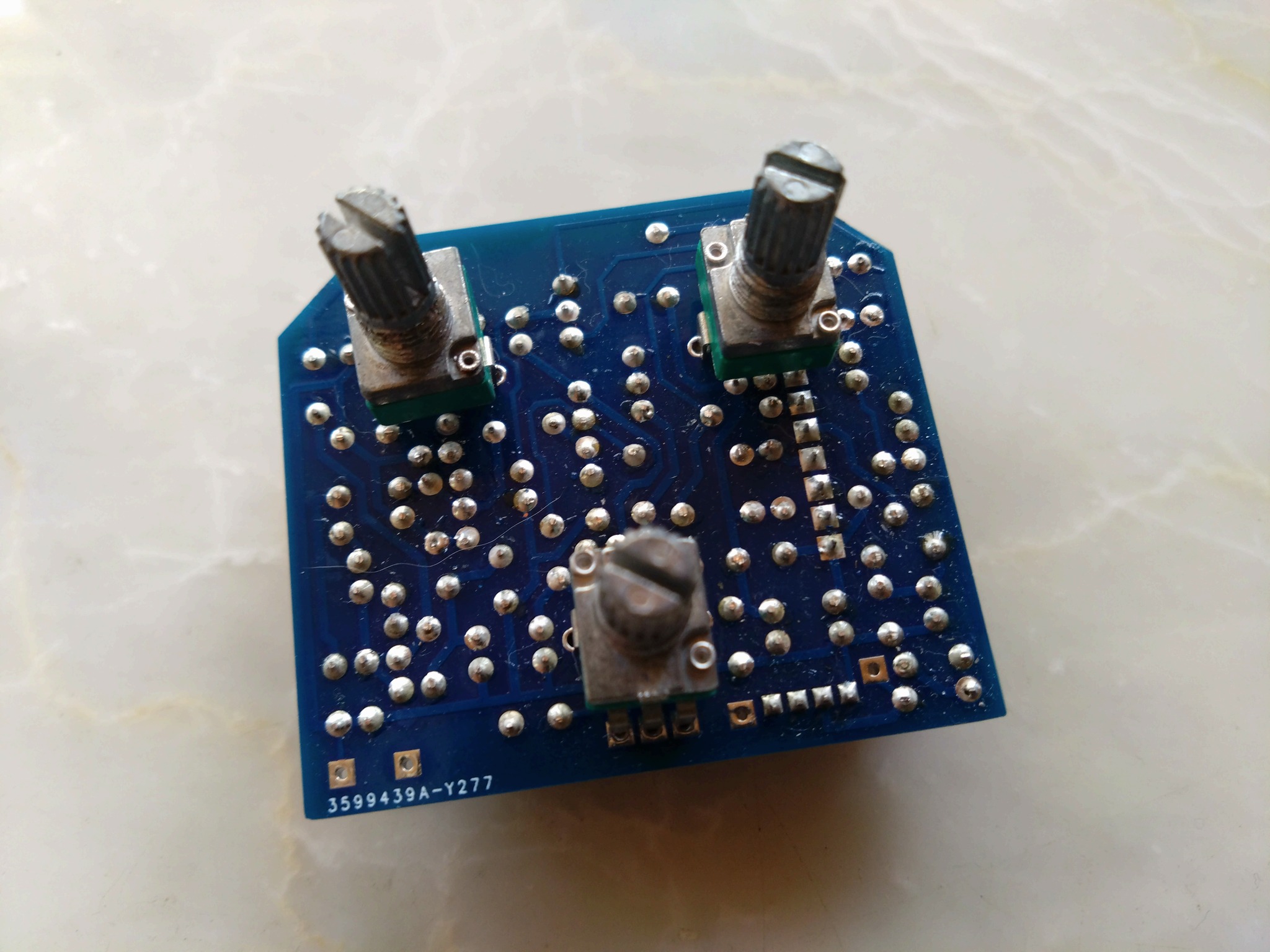

電解コンデンサー、トランジスタ、ダイオード、ICを取り付けて基板は完成です。

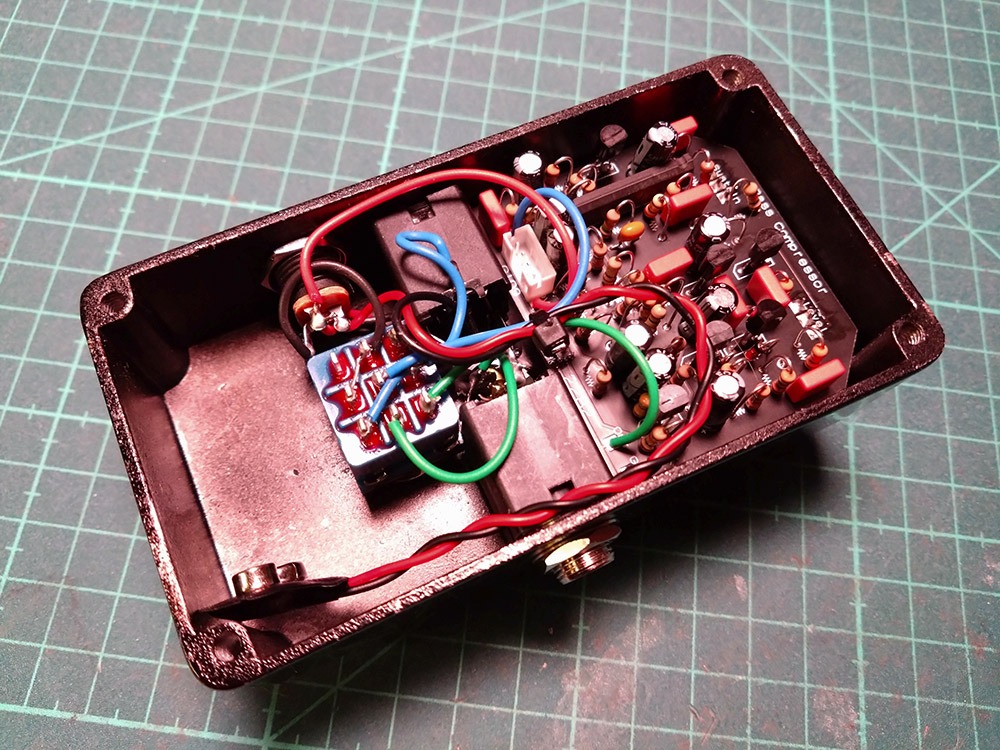

今回はスイッチ用基板とGIO9コネクタは使用しませんでした。基板にはIN,OUT,GND、9Vのパッドがありますので個別に配線も可能です。

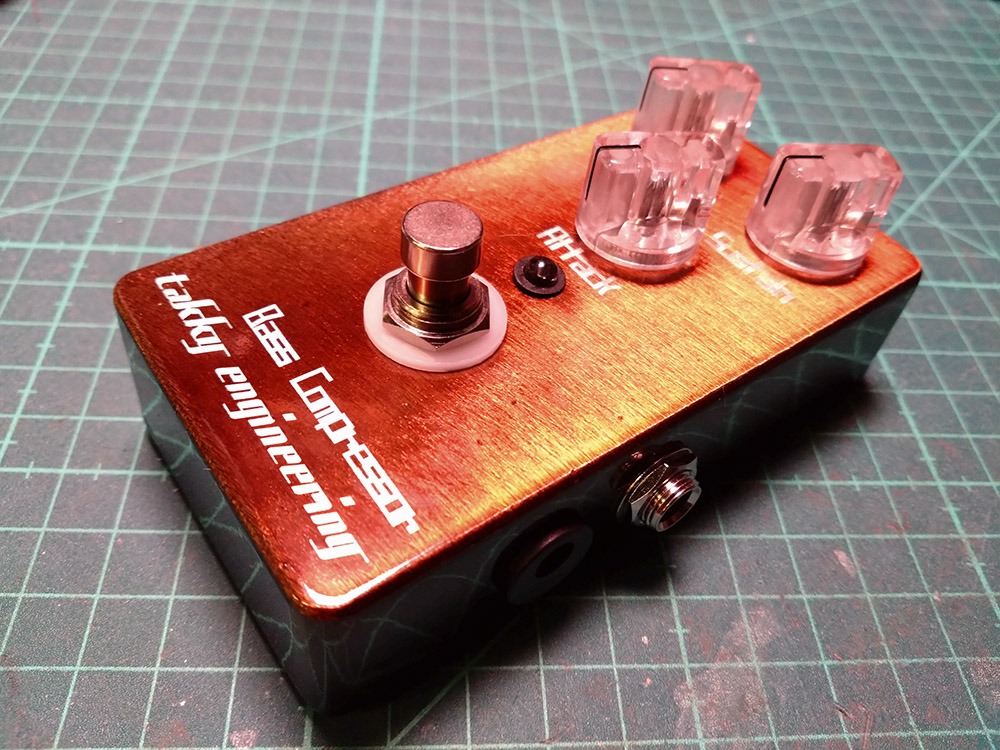

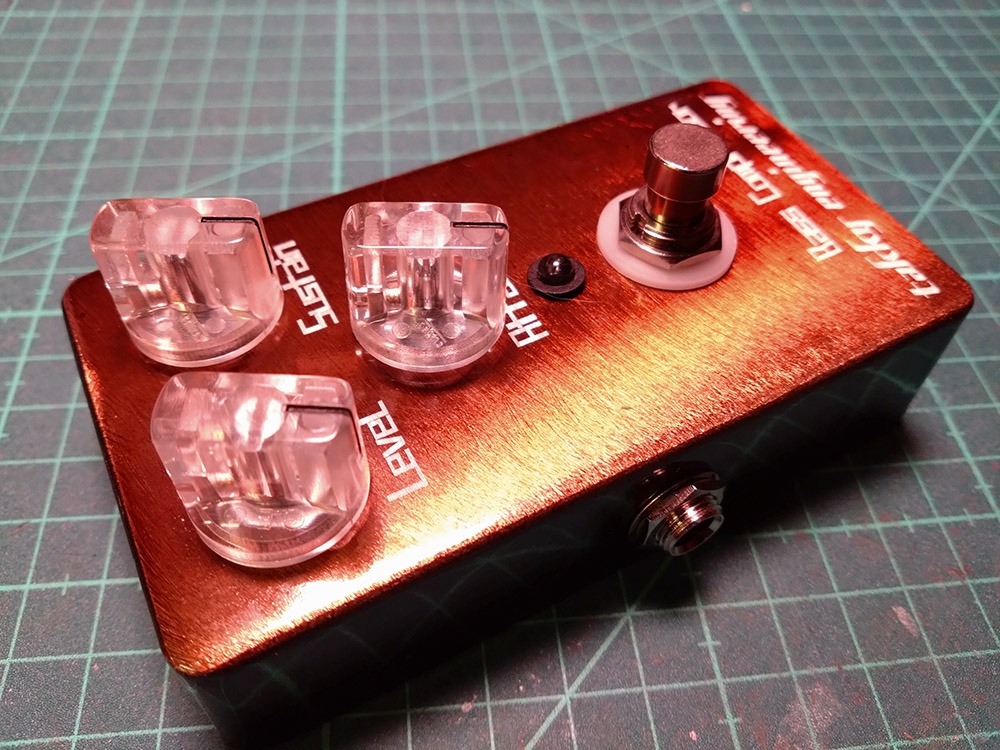

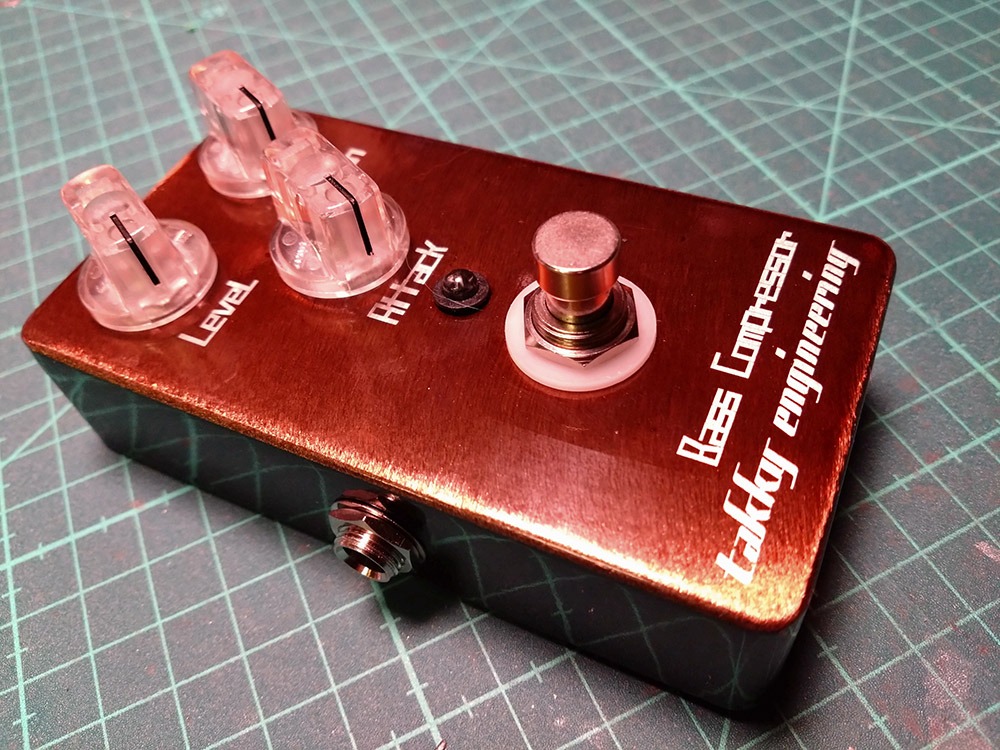

ケースは塗装してみました。

塗装にもチャレンジしてみましょう!カッコよく仕上がりますよ!
